數據： TPS565201 4.5V 至 17V 輸入、5A 同步降壓穩壓器 數據表
TPS565201是一款簡單易用的5A同步降壓轉換器。
該器件經過優化，最大限度地減少了
此開關模式電源（SMPS）器件采用D-CAP2?控制，此控制方式無需外部補償組件即可實現快速瞬態響應。 D-CAP2還支持使用低等效串聯電阻（ESR）專用聚合物電容器和陶瓷輸出電容器。
TPS565201能夠以脈沖跳躍模式運行，從而能在輕負載運行期間保持高效率。 /p>
TPS565201器件采用6引腳1.6mm×2.9mm SOT（DDC）封裝，可在-40°C至125°C的結溫范圍下運行。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS565201 | TPS562201 | TPS563201 | TPS564201 | TPS564208 | TPS565208 |
|---|---|---|---|---|---|
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? |
| 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? |
| 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? |
| 5 ? ? | 2 ? ? | 3 ? ? | 4 ? ? | 4 ? ? | 5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 400 ? ? | 580 ? ? | 580 ? ? | 500 ? ? | 500 ? ? | 500 ? ? |
| 600 ? ? | 580 ? ? | 580 ? ? | 600 ? ? | 600 ? ? | 500 ? ? |
| 0.4 ? ? | 0.4 ? ? | 0.4 ? ? | 0.4 ? ? | 0.4 ? ? | 0.6 ? ? |
| Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Synchronous Rectification ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Synchronous Rectification ? ? |
| D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? |
| 80 ? ? | 80 ? ? | 80 ? ? | 80 ? ? | 80 ? ? | 80 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? | SOT-23-THIN ? ? |

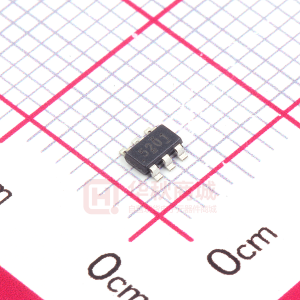

型號：TPS565201DDCR 封裝：SOT23-6
品牌：TI 描述：DC-DC電源芯片 SOT23-6 Vi=4.5~17V Io=5A Vo=0.76~7V
金額：￥1.70000
