TPS563210A 采用 SOT-23 封裝且具有高級 Eco-mode、電源正常狀態指示 (PG) 和軟啟動功能的 17V 輸入、3A 同步降壓穩壓器

數據： TPS56x210A 采用 8 引腳 SOT-23 封裝的4.5V 至 17V 輸入、2A/3A 同步降壓穩壓器數據表

描述

TPS562210A和TPS563210A是采用8引腳SOT-23封裝的簡單易用型2A /3A同步降壓轉換器。

兩款器件均經過優化，最大限度地減少了運行所需的外部組件并且可以實現低待機電流。

這些開關模式電源（SMPS）器件采用D-CAP2?模式控制，從而

該設備可在高級Eco-mode?下運行，從而能在輕載運行期間保持高效率.TPS562210A和TPS563210A采用8引腳1.6mm×2.9mm SOT（DDF）封裝，額定環境溫度范圍為-40°C至85°C 。

特性

TPS562210A：集成有
133mΩ和80mΩ場效應晶體管（FET）的2A轉換器
TPS563210A：集成有
68mΩ和39mΩFET的3A轉換器
D-CAP2針對快速瞬態響應的模式控制
高級Eco-mode脈沖跳躍
輸入電壓范圍：4.5V至17V
輸出電壓范圍：0.76V至7V
650kHz開關頻率
低關斷電流（低于10μA）
1％反饋電壓精度（25°C）
從預偏置輸出電壓中啟動
逐周期過流限制
斷續模式欠壓保護
非鎖存過壓保護（OVP），欠壓閉鎖（UVLO）和熱關斷（TSD）保護
可調軟啟動< /li>
電源正常輸出

應用

數字電視電源
高清藍光（Blu-ray）碟片播放器
網絡家庭終端設備
數字機頂盒（STB）

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

TPS563210A	TPS562210A	TPS562219A	TPS563219A
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
17 ? ?	17 ? ?	17 ? ?	17 ? ?
0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?
7 ? ?	7 ? ?	5.5 ? ?	5.5 ? ?
3 ? ?	2 ? ?	2 ? ?	3 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
650 ? ?	650 ? ?	650 ? ?	650 ? ?
650 ? ?	650 ? ?	650 ? ?	650 ? ?
0.19 ? ?	0.23 ? ?	0.65 ? ?	0.65 ? ?
Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?
D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?
80 ? ?	80 ? ?	80 ? ?	80 ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
SOT-23-THIN ? ?	SOT-23-THIN ? ?	SOT-23-THIN ? ?	SOT-23-THIN ? ?

技術文檔

數據手冊（1）

TPS56x210A 采用 8 引腳 SOT-23 封裝的4.5V 至 17V 輸入、2A/3A 同步降壓穩壓器數據表

元器件購買 TPS563210A 相關庫存

綜合元器件

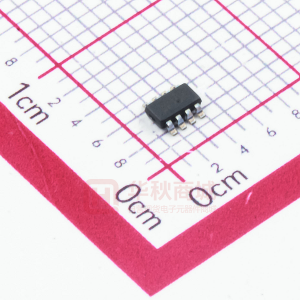

型號：TPS563210ADDFR 封裝：SOT23-8
