TPS6040x-Q1系列器件可在1.8 V至5.25 V的輸入電壓范圍內產生非穩壓負輸出電壓。器件通常由5 V或3.3 V的預調節電源軌。由于其寬輸入電壓范圍，可以為兩個或三個NiCd，NiMH或堿性電池單元以及一個鋰離子電池供電。

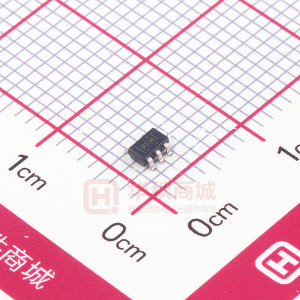

< p>構建完整的DC-DC電荷泵逆變器只需要三個外部1μF電容。該器件采用5引腳SOT-23封裝，可在50 mm ² 電路板區域內構建。更換通常需要通過集成電路啟動負載的肖特基二極管可以實現額外的電路板面積和元件數量減少。

TPS6040x-Q1可以提供60 mA的最大輸出電流，典型轉換在寬輸出電流范圍內效率大于90％。提供三種器件選項TPS60401 /2/3-Q1，具有20 kHz，50 kHz和250 kHz固定頻率操作。 TPS60400-Q1器件具有可變開關頻率，可在寬負載范圍的應用中降低工作電流，并可通過低值電容實現設計。
