TPS6305x系列器件是一款靜態電流較低的高效降壓/升壓轉換器，適用于輸入電壓高于或低于輸出電壓的應用。

在升壓模式下，持續輸出電流最高可達500mA;在降壓模式下，持續輸出最高可達1A。最大平均開關電流限制為1A（典型值）.TPS6305x系列器件在整個輸入電壓范圍內針對輸出電壓進行穩壓操作，可根據輸入電壓自動切換為降壓或升壓模式，從而在兩種模式之間實現無縫轉換。

該降壓/升壓轉換器基于使用同步整流的固定頻率PWM控制器，可實現最高效率。在負載電流較低的情況下，該轉換器進入節能模式，從而在整個負載電流范圍內保持高效率。 /p>

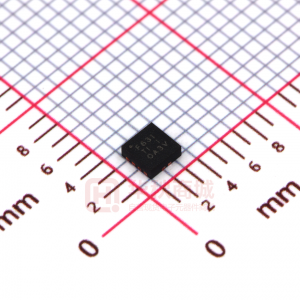

用戶可以通過脈頻調制（PFM）/PWM引腳選擇自動PFM /PWM工作模式或強制PWM工作模式。在PWM模式下通常使用2.5MHz固定頻率。使用一個外部電阻器分壓器可對輸出壓進行編程，或者在芯片上對輸出電壓進行內部固定。轉換器可被禁用以大大減少電池消耗。在關斷期間，負載從電池上斷開。該器件采用12引腳芯片尺寸球狀引腳柵格陣列（DSBGA）封裝和12引腳HotRod封裝。
