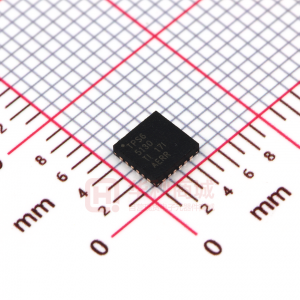

TPS6513x是雙輸出DC-DC轉換器，可產生高達15 V的正輸出電壓和低至15 V的負輸出電壓，帶輸出在典型應用中，電流在200 mA范圍內，具體取決于輸入電壓與輸出電壓之比。該器件的總效率高達85％，是便攜式電池供電設備的理想選擇。 2.7 V至5.5 V的輸入電壓范圍允許器件由電池或固定的3.3 V或5 V電源供電。 TPS6513x采用小型4 mm×4 mm VQFN-24封裝。該器件的最小開關頻率為1.25 MHz，可以設計小型電源應用，因為它只需要幾個小型外部元件。

該轉換器采用固定頻率PWM控制拓撲結構，如果是電源 - 保存模式已啟用，它在輕載電流下使用脈沖跳躍模式。它的工作靜態電流僅為500μA。獨立使能引腳允許兩個輸出的上電和斷電排序。該器件具有內部限流過壓保護和熱關斷功能，可在故障條件下實現最高可靠性。
