bq24171 器件是一款高度集成的獨立型鋰離子及鋰聚合物開關模式電池充電器，具有兩個集成型 N 溝道功率 MOSFET。 該器件提供了一個恒定頻率同步 PWM 控制器，可對輸入電流、充電電流和電壓進行高精度的調節。 bq24171 可嚴密監視電池組的溫度，只允許在符合 JEITA 配置文件的窗口內進行充電——在低溫條件下充電速率較低，在高溫條件下則充電電壓較低。 bq24171 分三個階段對電池進行充電：預充電、恒定電流充電和恒定電壓充電。 bq24171 可調節電池電壓，最多能為 3 節電池充電。

bq24171 分三個階段對電池進行充電： 預充電、恒定電流充電和恒定電壓充電。 該器件可針對多達 3 節串聯鋰離子電池進行調節。

當電流達到快速充電速率的 10% 時，充電操作被終止。 可編程充電定時器提供安全備份。 如果電池電壓降至內部閾值以下，則 bq24171 將自動重新啟動充電周期，并在輸入電壓降至低于電池電壓時進入低靜態電流休眠模式。

bq24171 具有動態電源管理 (DPM) 功能，可在達到輸入功率限值時減小充電電流，以避免適配器承受過大的負載。 高精度電流感測放大器能夠精確測量適配器的輸入電流，以監視總系統功率。

bq24171 器件在輸入 NMOS 對（ACFET (Q1) 和 RBFET (Q2)）上提供了電源通路選擇器柵極驅動器 ACDRV/CMSRC，并在電池 PMOS 器件 (Q3) 上提供了 BATDRV。 當接入合格的適配器時，系統將直接與適配器相連。 否則，系統將連接至電池。 此外，電源路徑還可防止電池對輸入進行返回升壓。

bq24171 通過電壓高達 17V 的直流電源對電池進行充電，包括汽車電池。 輸入過壓限值可通過 OVPSET 引腳進行調節。 AVCC、ACP 和 ACN 引腳的額定電壓為 30V。 當接入高壓直流電源時，Q1 和 Q2 保持關斷狀態，以避免高電壓對系統造成損害。

對于單節電池應用，如果電池是不可拆卸的，則可將系統直接連接至電池以簡化電源路徑設計并降低成本。 利用這種配置，電池就能夠在適配器過載的情況下自動地對系統負載提供補充供電。

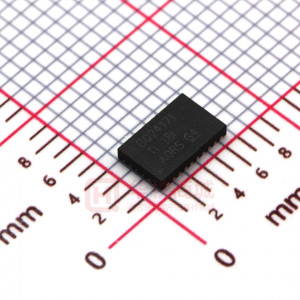

bq24171 采用 24 引腳 5.5mm × 3.5mm 薄型 QFN 封裝。
