      BQ24616 符合 JEITA 標準的獨立同步開關模式鋰離子或鋰聚合物電池充電器

      數據：

      描述

      bq2461x器件是高度集成的日本電子信息技術協會（JEITA）指南兼容，鋰離子或鋰聚合物開關模式電池充電控制器。該器件提供恒定頻率同步開關PWM控制器，具有高精度充電電流和電壓調節，充電預處理，終端，適配器電流調節和充電狀態監控

      bq2461x分三個階段為電池充電：預處理，恒定電流和恒定電壓。當電流達到用戶可選擇的最低水平時，充電終止?？删幊坛潆姸〞r(shí)器提供安全備份。如果電池電壓低于內部閾值，bq2461x會自動重啟充電周期，當輸入電壓低于電池電壓時，bq2461x會進入低靜態電流休眠模式。

      特性

      • JEITA指南的電池?zé)崦綦娮韪袘?yīng)兼容充電器
      • 600-kHz NMOS-NMOS同步降壓
        轉換器
      • 支持鋰離子或Li-聚合物的獨立充電器
      • 5-V-28-V VCC輸入工作范圍和
        支持1到6電池
      • 高達10 A的充電電流和適配器電流
      • 高精度電壓和電流調節
        • ±0.5％充電電壓精度
          • < li>±3％充電電流精度
        • ±3％適配器電流精度
      • 集成
        • 從
        • 自動系統電源選擇>適配器或電池
        • 內部回路補償
        • 內部軟啟動
        • 動態電源管理
      • 安全保護
        • 輸入過壓保護
        • 電池檢測
        • 反向保護輸入FET
        • 可編程安全定時器
        • 充電過流保護
        • 電池短路保護
        • 電池O.電壓保護
        • 熱關機
      • 狀態輸出
        • 適配器存在
        • 充電器運行狀態
      • 充電使能引腳
      • 用于同步降壓轉換器的6 V柵極驅動器
      • 30 ns驅動器死區時間和99.5％最大值
        有效占空比
      • 24引腳，4 mm×4 mm QFN封裝
      • 能源之星低靜態電流I q
        • ＆LT; 15-μA斷態電池放電電流
        • ＆lt; 1.5 mA斷態輸入靜態電流

      參數 與其它產品相比?電池充電器 IC

      ?
      Number of Series Cells
      Function
      Cell Chemistry
      Battery Charge Voltage (Min) (V)
      Battery Charge Voltage (Max) (V)
      Features
      Charge Current (Max) (A)
      Control Interface
      Control Topology
      Rating
      Operating Temperature Range (C)
      Pin/Package
      Operating Vin (Min) (V)
      Operating Vin (Max) (V)
      Absolute Vin (safety rating) (Max) ((V))
      BQ24616 BQ24600 BQ24610 BQ24617 BQ24618 BQ24620 BQ24630 BQ24640
      1
      2
      3
      4
      5
      6 ? ?      		 1
      2
      3
      4
      5
      6 ? ?      		 1
      2
      3
      4
      5
      6 ? ?      		 1
      2
      3
      4
      5 ? ?      		 1
      2
      3
      4
      5
      6 ? ?      		 1
      2
      3
      4
      5
      6
      7 ? ?      		 1
      2
      3
      4
      5
      6
      7 ? ?      		 1
      2
      3
      4
      5
      6
      7
      8 ? ?
      Charger ? ? Charger ? ? Charger ? ? Charger ? ? Charger ? ? Charger ? ? Charger ? ? Charger ? ?
      Li-Ion/Li-Polymer ? ? Li-Ion/Li-Polymer ? ? Li-Ion/Li-Polymer ? ? Li-Ion/Li-Polymer ? ? Li-Ion/Li-Polymer ? ? Lithium phosphate ? ? Lithium phosphate ? ? SuperCap ? ?
      2.1 ? ? 2.1 ? ? 2.1 ? ? 2.1 ? ? 2.1 ? ? 1.8 ? ? 1.8 ? ? 2.1 ? ?
      26 ? ? 26 ? ? 26 ? ? 22 ? ? 26 ? ? 26 ? ? 26 ? ? 26 ? ?
      JEITA BAT Temp Monitoring (Thermistor Pin)
      Power Path ? ?      		 Power Path
      Temp Monitoring (Thermistor Pin) ? ?      		 Power Path
      Standard BAT Temp Monitoring ? ?      		 Power Path
      Standard BAT Temp Monitoring ? ?      		 Power Path
      Standard BAT Temp Monitoring ? ?      		 Temp Monitoring (Thermistor Pin) ? ? Temp Monitoring (Thermistor Pin) ? ? Temp Monitoring (Thermistor Pin) ? ?
      20 ? ? 10 ? ? 20 ? ? 20 ? ? 10 ? ? 20 ? ? 20 ? ? 20 ? ?
      Standalone (RC-Settable) ? ? Standalone (RC-Settable) ? ? Standalone (RC-Settable) ? ? Standalone (RC-Settable) ? ? Standalone (RC-Settable) ? ? Standalone (RC-Settable) ? ? Standalone (RC-Settable) ? ? Standalone (RC-Settable) ? ?
      Switch-Mode Buck ? ? Switch-Mode Buck ? ? Switch-Mode Buck ? ? Switch-Mode Buck ? ? Switch-Mode Buck ? ? Switch-Mode Buck ? ? Switch-Mode Buck ? ? Switch-Mode Buck ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      24VQFN ? ? 16VQFN ? ? 24VQFN ? ? 24VQFN ? ? 24VQFN ? ? 16VQFN ? ? 24VQFN ? ? 16VQFN ? ?
      5 ? ? 5 ? ? 5 ? ? 5 ? ? 4.7 ? ? 5 ? ? 5 ? ? 5 ? ?
      28 ? ? 28 ? ? 28 ? ? 24 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ?
      33 ? ? 33 ? ? 33 ? ? 33 ? ? 33 ? ? 33 ? ? 33 ? ? 33 ? ?

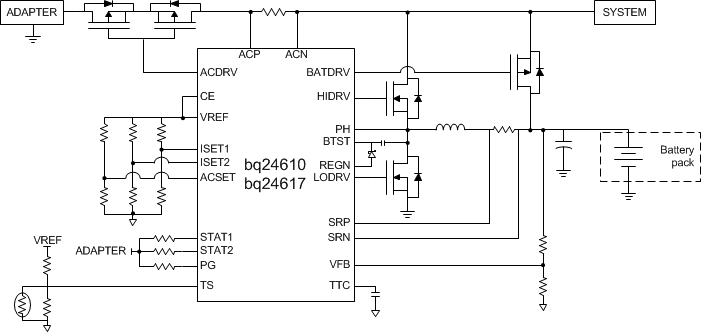

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 BQ24616 相關庫存
