bq24650器件是高度集成的開關模式電池充電控制器。它提供輸入電壓調節，當輸入電壓低于編程電平時，可降低充電電流。當輸入由太陽能電池板供電時，輸入調節環路可降低充電電流，使太陽能電池板可提供最大功率輸出。

bq24650提供恒定頻率同步PWM控制器，具有高精度電流

bq24650分三個階段為電池充電：預調節，恒定電流和恒定電壓。當電流達到快速充電速率的1/10時，充電終止。預充電定時器固定為30分鐘。如果電池電壓低于內部閾值，bq24650會自動重啟充電周期，當輸入電壓低于電池電壓時，bq24650會進入低靜態電流睡眠模式。

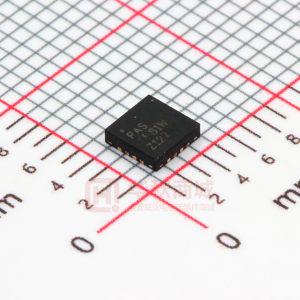

bq24650支持2.1 V至2.1 V的電池電壓。 26 V，VFB設置為2.1 V反饋參考。通過選擇適當?shù)臋z測電阻來編程充電電流。 bq24650采用16引腳，3.5 mm×3.5 mm ² 薄型QFN封裝。
