數據： TUSB522P 3.3V 雙通道 USB 3.1 GEN 1 轉接驅動器、均衡器 數據表 (Rev. B)
TUSB522P是一款支持5Gbps數據傳輸速率的第四代雙單工通道USB 3.1 GEN 1轉接驅動器和信號調節器。該器件采用<低空功耗架構能力使得該系統能夠在發送和接收數據路徑上保持信號的完整性。接收器均衡有三種增益設置，用以克服插入損耗和碼間串?dāng)_造成的通道性能退化。這些設置由EQ引腳控制。為了補償傳輸線路損耗，輸出驅動器還支持使用引腳DE配置去加重功能。此外，自動LFPS去加重控制有助于實現與USB 3.1完全兼容。這些設置使得TUSB522P能夠達到最佳性能，并延長信號傳輸距離以及實現在
USB 3.1 GEN 1路徑中靈活安置。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Device Type |
| Number of Channels (#) |
| Configuration |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Ron (Typ) (Ohms) |
| Input/Ouput Voltage (Min) (V) |
| Input/Ouput Voltage (Max) (V) |
| ICC (Max) (uA) |
| Bandwidth (MHz) |
| ESD HBM (Typ) (kV) |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Pin/Package |
| ? |
| TUSB522P | TUSB1002 | TUSB1002A | TUSB501 | TUSB501-Q1 | TUSB551 |
|---|---|---|---|---|---|
| Redriver ? ? | Redriver ? ? | Redriver ? ? | Redriver ? ? | Redriver ? ? | Redriver ? ? |
| 2 ? ? | 2 ? ? | 2 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| Dual-channel, Sigle-lane ? ? | Dual-channel, Dual-lane ? ? | Dual-channel, Dual-lane ? ? | Single-channel ? ? | Single-channel ? ? | Single-channel ? ? |
| 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 1.62 ? ? |
| 3.6 ? ? | 3.6 ? ? | 3.6 ? ? | 3.6 ? ? | 3.6 ? ? | 1.98 ? ? |
| NA ? ? | NA ? ? | ? | NA ? ? | NA ? ? | NA ? ? |
| 0.1 ? ? | 0 ? ? | -0.5 ? ? | 0.1 ? ? | 0.1 ? ? | 0 ? ? |
| 1.2 ? ? | 1.7 ? ? | 4 ? ? | 1.2 ? ? | 1.2 ? ? | 1.2 ? ? |
| 98mA ? ? | 103mA ? ? | 100mA ? ? | 65mA ? ? | 65mA ? ? | 82mA ? ? |
| 2500 ? ? | 5000 ? ? | 5000 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? |
| ? | 6 ? ? | 5 ? ? | 5 ? ? | 5 ? ? | 4 ? ? |
| Ultra low-power architecture ? ? | Ultra-low-power architecture ? ? | Ultra-low-power architecture ? ? | Aggressive Low-Power Architecture ? ? | Aggressive Low-Power Architecture ? ? | 1.8V power Supply ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Automotive ? ? | Catalog ? ? |
| -40 to 85 0 to 70 ? ? | -40 to 85 0 to 70 ? ? | -40 to 85 0 to 70 ? ? | -40 to 85 ? ? | -40 to 105 ? ? | -40 to 85 ? ? |
| VQFN ? ? | VQFN ? ? | VQFN ? ? | WSON ? ? | WSON ? ? | X2QFN ? ? |
| 24VQFN: 16 mm2: 4 x 4(VQFN) ? ? | 24VQFN: 16 mm2: 4 x 4(VQFN) ? ? | 24VQFN: 16 mm2: 4 x 4(VQFN) ? ? | See datasheet (WSON) ? ? | See datasheet (WSON) ? ? | 12X2QFN: 3 mm2: 1.6 x 1.6(X2QFN) ? ? |
| 24VQFN ? ? | 24VQFN ? ? | 24VQFN ? ? | 8WSON ? ? | 8WSON ? ? | 12X2QFN ? ? |

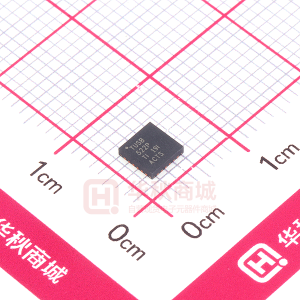

型號：TUSB522PRGER 封裝：QFN-24-EP(4x4)
品牌：TI 描述：TUSB522P 3.3V 雙通道 USB 3.1 GEN 1 轉接驅動器、均衡器
金額：￥45.00000
