數據： SN6505 用于隔離電源的低噪聲 1A 變壓器驅動器 數據表 (Rev. A)
SN6505是一款低噪聲，低EMI推挽式變壓器驅動器，專門針對小外形尺寸的隔離電源而設計。該器件通過2.25V至

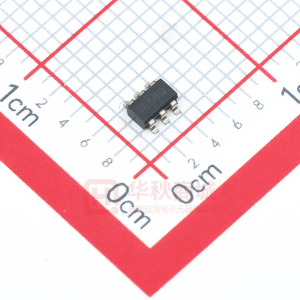

5V的直流電源輸入來驅動薄型，中間抽頭的變壓器。該器件可通過控制輸出開關電壓轉換率和擴頻時鐘（SSC）實現超低噪聲和EMI.SN6505包含一個振蕩器，之后是一個柵極驅動器電路，此電路提供互補輸出信號以驅動接地參考N溝道電源開關。該器件包含兩個1A電源MOSFET開關，確保在重載載條件下正常啟動。開關時鐘也可由外部提供，這樣可確保準確消除開關諧波或者與多個變壓器驅動器搭配使用。內部保護特性包括1.7A限流，欠壓鎖定，熱關斷和先斷后合電路.SN6505具有軟啟動特性，可防止大負載電容在上電SN6505采用小型6引腳SOT23 /DBV封裝。該器件的額定運行溫度范圍為-55°C至125°C。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (A) |
| Soft Start |
| Features |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Iout (Max) (A) |
| Shutdown Current (Typ) (uA) |
| Pin/Package |
| Switch Current Limit (Typ) (A) |
| Type |
| Undervoltage Lockout |
| ? |
| SN6505B | SN6501 | SN6505A |
|---|---|---|
| 2.25 ? ? | 3 ? ? | 2.25 ? ? |
| 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 0 ? ? | 0 ? ? | 0 ? ? |
| 16 ? ? | 11 ? ? | 16 ? ? |
| 1 ? ? | 0.25 ? ? | 1 ? ? |
| Yes ? ? | No ? ? | Yes ? ? |
| Enable Power Good Short-circuit protection Spread spectrum clocking Thermal shutdown Slew-rate control ? ? | N/A ? ? | Enable Power Good Short-circuit protection Spread spectrum clocking Thermal shutdown Slew-rate control ? ? |
| 100 ? ? | 410 ? ? | 100 ? ? |
| 1600 ? ? | 620 ? ? | 600 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -55 to 125 ? ? | -40 to 125 ? ? | -55 to 125 ? ? |
| SOT-23 ? ? | SOT-23 ? ? | SOT-23 ? ? |
| 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? | 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? | 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? |
| 1.5 ? ? | 0.5 ? ? | 1.5 ? ? |
| 1 ? ? | N/A ? ? | 1 ? ? |
| 6SOT-23 ? ? | 5SOT-23 ? ? | 6SOT-23 ? ? |
| 2 ? ? | 0.5 ? ? | 2 ? ? |
| Transformer Driver ? ? | Converter (Integrated Switch) ? ? | Transformer Driver ? ? |
| Vin<1.7V ? ? | N/A ? ? | Vin<1.7 ? ? |
