數據： TPD12S521 Single-Chip HDMI Transmitter Port Protection and Interface Device 數據表
TPD12S521是一款用于高清多媒體接口（HDMI）發送器端口的單芯片靜電放電（ESD）電路保護裝置。在提供具有瞬態電壓抑制（TVS）二極管的ESD保護的同時，TVS保護在高速差分信號中幾乎不會產生額外的毛刺。高速轉換最小化差分信號（TMDS）ESD保護線僅增加0.8 pF電容。

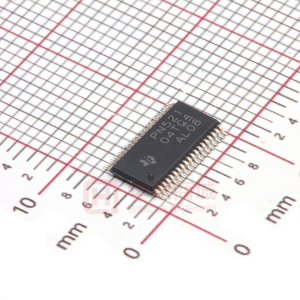

低速控制線提供電壓電平轉換，無需外部電壓電平轉換器我知道了?？刂凭€TVS二極管為控制線增加了3.5pF的電容。 38引腳DBT封裝提供無縫布局布線選項，可消除差分信號對的布線毛刺。 DBT封裝間距（0.5 mm）與HDMI連接器間距匹配。此外，引腳映射遵循與HDMI連接器引腳映射相同的順序。 TPD12S521提供片上限流開關，引腳38的輸出額定值為55 mA。即使接收器設備斷電，也可以檢測HDMI接收器。
| ? |
|---|
| IO Capacitance (Typ) (pF) |
| Breakdown Voltage (Min) (V) |
| IEC 61000-4-2 Contact (+/- kV) |
| IEC 61000-4-2 Air-Gap (+/- kV) |
| Interface |
| Features |
| Bi-/Uni-Directional |
| IO Leakage Current (Max) (nA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Dynamic Resistance (Typ) (?) |
| Clamping Voltage (V) |
| ? |
| TPD12S521 | TPD12S015 | TPD12S015A | TPD12S016 | TPD12S520 | TPD13S523 | TPD5S115 | TPD5S116 |
|---|---|---|---|---|---|---|---|
| 0.8 ? ? | 1.3 ? ? | 1.3 ? ? | 1 ? ? | 0.9 ? ? | 0.9 ? ? | 4.7 ? ? | 8 ? ? |
| 9 ? ? | 9 ? ? | 9 ? ? | 9 ? ? | 9 ? ? | 6 ? ? | 6.5 ? ? | 6.5 ? ? |
| 8 ? ? | 8 ? ? | 8 ? ? | 8 ? ? | 8 ? ? | 12 ? ? | 18 ? ? | 15 ? ? |
| ? | 12 ? ? | 12 ? ? | 12 ? ? | ? | 14 ? ? | 18 ? ? | 15 ? ? |
| HDMI 1.4/1.3 ? ? | HDMI 1.4/1.3 ? ? | HDMI 1.4/1.3 ? ? | HDMI 1.4/1.3 ? ? | HDMI 1.4/1.3 ? ? | HDMI 1.4/1.3 ? ? | HDMI 1.4/1.3 HDMI 2.0 ? ? | HDMI 1.4/1.3 HDMI 2.0 ? ? |
| Current Limit Level Shifter ? ? | Current Limit DC-DC Level Shifter ? ? | Current Limit DC-DC Level Shifter ? ? | Current Limit Level Shifter ? ? | Level Shifter ? ? | Current Limit ? ? | Current Limit DC-DC Level Shifter ? ? | Current Limit Level Shifter ? ? |
| Uni-Directional ? ? | Uni-Directional ? ? | Uni-Directional ? ? | Uni-Directional ? ? | Uni-Directional ? ? | Uni-Directional ? ? | Uni-Directional ? ? | Uni-Directional ? ? |
| 1000 ? ? | 2500 ? ? | 2500 ? ? | 500 ? ? | 1000 ? ? | 65 ? ? | 2500 ? ? | 5000 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| TSSOP ? ? | DSBGA ? ? | DSBGA ? ? | TSSOP UQFN ? ? | TSSOP WQFN ? ? | TSSOP UQFN ? ? | DSBGA ? ? | DSBGA ? ? |
| 38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ? | See datasheet (DSBGA) ? ? | See datasheet (DSBGA) ? ? | 24TSSOP: 50 mm2: 6.4 x 7.8(TSSOP) 24UQFN: 8 mm2: 2 x 4(UQFN) ? ? | 38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) 24WQFN: 7 mm2: 1.5 x 4.5(WQFN) ? ? | 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 16UQFN: 5 mm2: 1.8 x 2.6(UQFN) ? ? | See datasheet (DSBGA) ? ? | See datasheet (DSBGA) ? ? |
| 3 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 0.6 ? ? | 0.5 ? ? | ? | 0.33 ? ? |
| 9 ? ? | 15 ? ? | 15 ? ? | 10 ? ? | 9 ? ? | 13 ? ? | 9 ? ? | 8 ? ? |
