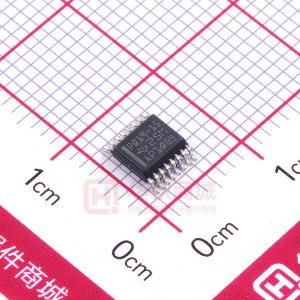

TPD7S019器件是用于VGA和DVI-I連接器的集成靜電放電（ESD）電路保護解決方案。它集成了用于VIDEO，DDC和SYNC信號的瞬態電壓抑制（TVS）保護二極管，符合IEC61000-4-2標準，可實現±8kV接觸ESD保護。 TVS二極管僅增加低電容，以幫助信號高速運行。它還為DDC信號提供電平轉換，從而節省外部電平轉換器。 HSYNC和VSYNC上的兩個同相驅動器將TTL輸入電平轉換為CMOS輸出電平，每個緩沖器都有一個串聯終端電阻連接到SYNC_OUT引腳，從而省去了外部終端電阻。三條電源線控制VIDEO，DDC和SYNC通道的電源軌，以便在混合電源電壓環境中與低壓視頻控制器IC連接。 TPD7S019有兩種封裝選擇。 16引腳RSV結構緊湊，節省空間。 16引腳DBQ封裝和引腳排列經過優化，可輕松實現電路板布局。

此ESD保護產品是保護臺式機和筆記本電腦，機頂盒，電視的VGA和DVI-I端口的理想解決方案。和監視器。
