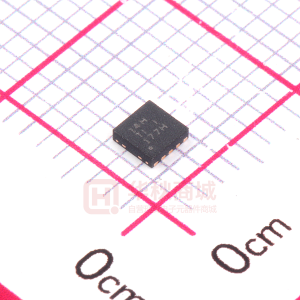

TPD2S701-Q1是一款用于汽車高速接口（如USB 2.0）的雙通道線路V _BUS 短路和IEC61000 -4-2 ESD保護器件.TPD2S701-Q1包含兩個數據線路nFET開關。這些開關通過提供業界一流的帶寬，實現最小的信號衰減，同時可保護內部系統電路（在VD +和VD-引腳上） ，使其免受過壓情況的損壞，從而確保安全的數據通信。

在這些引腳上，此器件可實現直流電高達7V的過壓保護。這為USB V _BUS 軌道的數據線路短路提供了充分保護。該過壓保護電路提供業界最可靠的V _BUS 短路隔離，能在200ns內關閉數據開關，并保護上游電路免受有害電壓和電流尖峰影響。

此外，TPD2S701-Q1只需要5V的單一電源，這優化了電源樹的大小和成本。該器件允許通過電阻分壓器網絡調整OVP閾值和鉗位電路，為優化系統保護提供了一種簡單且濟高效的方法（適用于任何收發器）.TPD2S701-Q1還包括一個 FLT 引腳，該引腳會在器件出現過壓狀況時發出指示，并在過壓狀況消除后自動復位。

TPD2S701-Q1還在VD +和VD-引腳上集成了系統級別的IEC 61000-4-2和ISO 10605 ESD鉗位，因此在應用中無需再配置高壓，低電容的外部TVS鉗位電路。
