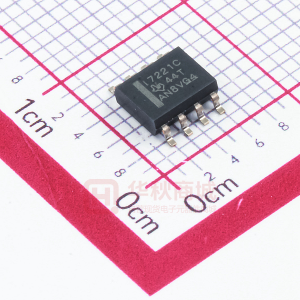

ISO7220和ISO7221是雙通道數字隔離器。為了便于PCB布局，通道在ISO7220中的方向相同，在ISO7221中的方向相反。這些器件的邏輯輸入和輸出緩沖器由TI的二氧化硅（SiO ₂ ）隔離柵隔開，提供高達4000 V的電流隔離。與隔離電源配合使用時，這些器件可以阻斷高電平電壓，隔離接地，并防止數據總線或其他電路上的噪聲電流進入本地接地并干擾或損壞敏感電路。

二進制輸入信號被調節，轉換為平衡信號，然后由電容隔離屏障區分。在隔離柵上，差分比較器接收邏輯轉換信息，然后相應地設置或復位觸發器和輸出電路。在屏障上發送周期性更新脈沖，以確保輸出的直流電平。如果沒有每4μs接收到該直流刷新脈沖，則假定輸入無動力或未被主動驅動，并且故障保護電路將輸出驅動至邏輯高狀態。

小電容和結果時間常數提供快速操作，信號速率可從0 Mbps（直流）到25 Mbps。線路的信號速率是每秒產生的電壓轉換次數，單位為bps（每秒位數）.A -option和C-option器件具有TTL輸入閾值和輸入端的噪聲濾波器，可防止瞬態脈沖傳遞到器件的輸出。

這些器件需要兩個3.3 V的電源電壓，5 V，或任何組合。當采用3.3 V電源供電時，所有輸入均為5 V容差，所有輸出均為4 mA CMOS。

這些器件的特點是在-40°C至125°的環境溫度范圍內工作C。
