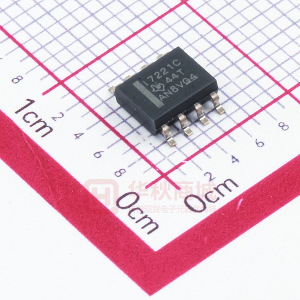

ISO7221是一個雙通道數字隔離器。為了使PCB布局更加便利，通道都是面向相反的方向，這個設備有一個由TI的二氧化硅（SiO ₂ ）隔離欄柵分開的邏輯輸入和輸出緩沖器，提供高達4000V的電流隔離。與隔離電源聯合使用，這個設備能阻止高電壓，隔離接地，并且在數據總線上防止噪聲電流或者其它電路進入本地接地和干擾或者損壞敏感電路。

一個二進制輸入信號經調節，翻譯成平衡信號，然后由電容隔離欄柵進行區分。通過隔離欄柵后，一個差動比較器接收到邏輯信息，然后相應地設定或重置一個觸發器和輸出電路。周期性更新脈沖也會通過欄柵發送，以確保設置正確的DC級別。如果在每4μs內沒有接收到這個DC刷新脈沖，則這個輸入就被假定為沒被供電或者沒有被正常驅動，并且這個故障自動保險電路將輸出驅動至一個邏輯高能狀態。

這個小電容和結果時間持續提供信號速率在
0 Mbps（dc）到150 Mbps間的快速運行。一條線路的信號傳輸速率就是電壓瞬變的次數，即每秒鐘單位bps（每秒比特?cái)?shù)）.A-，B-和C-選項設備有TTL輸入閥值和一個輸入端噪音過濾器，這M選項設備具有CMOS V _CC /2個輸入閥值并且沒有輸入噪音過濾和額外的傳播延遲。

這個設備要求3.3 V，5 V兩個供電電壓，或者任一組合。當采用一個3.3V電源來供電并且所有的輸出都是4-mA CMOS時，所有的輸入均可容許5V電壓。
