TXS0102-Q1 2 位雙向電壓電平轉換器，TXS0102-Q1

數據：適用于漏極開路和推挽應用的 TXS0102-Q1 2 位雙向電壓電平轉換器數據表 (Rev. A)

描述

由于電壓不匹配，TXS0102-Q1器件連接芯片與芯片間的非兼容邏輯通信。這款自動導向轉換器可方便地用來在無需主機方向控制的情況下縮小電壓之間的差距。在無需主機干預的情況下，每個通道可混合使用，并且可以與不同的輸出類型（開漏或推挽）和混合數據流（發送或接收）相匹配。這個4位非反向轉換器使用兩個獨立的可配置電源軌.A和B端口被設計用來分別跟蹤V _CCA和V _CCB sub> .V _CCB引腳在V _CCA引腳接受1.65V至3.6V之間的任一電源電壓的同時，接受2.3V至5.5V之間的任何電源電壓，這樣的話，V _CCA小于或等于V _CCB。這個跟蹤功能可實現1.8V，2.5V，3.3V和5V電壓節點之間的低電壓雙向轉換。

當輸出使能端（OE）輸入為低電平時，所有輸出都被置于高阻抗狀態。

TXS0102-Q1器件被設計成OE輸入電路由V _CCA供電。

為了確保加電或斷電期間的高阻抗狀態，OE引腳必須通過一個下拉電阻器接到GND引腳;此電阻器的最小值由驅動器的拉電流能力決定。

特性

符合汽車應用要求
具有符合AEC-Q100標準的下列結果：
- 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
- 器件人體模型（HBM）靜電放電（ESD）分類等級2
- 充電器件模型（CDM）ESD分類等級C5
ESD保護符合JESD 22規范的要求
- A端口
  - 2500V人體放電模式（A114-B）< /li>
  - 750V組件充電模式（C101）
- B端口
  - 8kV人體放電模式（A114-B）
無需方向控制信號
最大數據速率
- 2Mbps（開漏）
采用德州儀器的NanoFree?封裝
A端口上1.65V至3.6V，B端口上2.3V至5.5V（V _CCA≤V_CCB）
無需電源排序 - V _CCA或V _CCB可首先斜升

~~所有商標均為其各自所有者的財產。~~

參數 與其它產品相比?自動雙向電壓轉換

?

Technology Family

Bits (#)

tpd @ Nom Voltage (Max) (ns)

Schmitt Trigger

Rating

Operating Temperature Range (C)

ICC @ Nom Voltage (Max) (mA)

Pin/Package

?

TXS0102-Q1 SN74AVC2T244 SN74AVC2T245 SN74AVC2T45 SN74AVC2T45-Q1 SN74AVCH2T45 SN74LVC2T45 SN74LVC2T45-Q1 TXB0102 TXS0102

TXS ? ? AVC ? ? AVC ? ? AVC ? ? AVC ? ? AVC ? ? LVC ? ? LVC ? ? TXB ? ? TXS ? ?

2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?

4.2 ? ? 20
7
3.5 ? ? 2.5
2.1
1.9 ? ? 3.1
2.6
2.4
2.2 ? ? 3.1
2.6
2.4
2.2 ? ? 3.1
2.6
2.4
2.2 ? ? 17.7
10.3
8.3
7.2 ? ? 19.5
12
9.6
8.4 ? ? 4.9 ? ? 4.2 ? ?

No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ?

Automotive ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ?

-40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ?

0.012 ? ? 0.0009 ? ? 0.0008 ? ? 0.0008 ? ? 0.01 ? ? 0.01 ? ? 0.004 ? ? 0.004 ? ? 0.005 ? ? 0.012 ? ?

8VSSOP ? ? 8X2SON
8X2SON ? ? 10UQFN ? ? 8DSBGA
8SM8
8VSSOP ? ? 8VSSOP ? ? 8DSBGA
8SM8
8VSSOP ? ? 8DSBGA
8SM8
8VSSOP ? ? 8VSSOP ? ? 8DSBGA
8VSSOP ? ? 8DSBGA
8SM8
8VSSOP
8X2SON
8X2SON ? ?

?
Technology Family
Bits (#)
tpd @ Nom Voltage (Max) (ns)
Schmitt Trigger
Rating
Operating Temperature Range (C)
ICC @ Nom Voltage (Max) (mA)
Pin/Package
?

TXS0102-Q1	SN74AVC2T244	SN74AVC2T245	SN74AVC2T45	SN74AVC2T45-Q1	SN74AVCH2T45	SN74LVC2T45	SN74LVC2T45-Q1	TXB0102	TXS0102
TXS ? ?	AVC ? ?	AVC ? ?	AVC ? ?	AVC ? ?	AVC ? ?	LVC ? ?	LVC ? ?	TXB ? ?	TXS ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
4.2 ? ?	20 7 3.5 ? ?	2.5 2.1 1.9 ? ?	3.1 2.6 2.4 2.2 ? ?	3.1 2.6 2.4 2.2 ? ?	3.1 2.6 2.4 2.2 ? ?	17.7 10.3 8.3 7.2 ? ?	19.5 12 9.6 8.4 ? ?	4.9 ? ?	4.2 ? ?
No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?
Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
0.012 ? ?	0.0009 ? ?	0.0008 ? ?	0.0008 ? ?	0.01 ? ?	0.01 ? ?	0.004 ? ?	0.004 ? ?	0.005 ? ?	0.012 ? ?
8VSSOP ? ?	8X2SON 8X2SON ? ?	10UQFN ? ?	8DSBGA 8SM8 8VSSOP ? ?	8VSSOP ? ?	8DSBGA 8SM8 8VSSOP ? ?	8DSBGA 8SM8 8VSSOP ? ?	8VSSOP ? ?	8DSBGA 8VSSOP ? ?	8DSBGA 8SM8 8VSSOP 8X2SON 8X2SON ? ?

~~方框圖 (1)~~

技術文檔

數據手冊（1）

適用于漏極開路和推挽應用的 TXS0102-Q1 2 位雙向電壓電平轉換器數據表 (Rev. A)

元器件購買 TXS0102-Q1 相關庫存

電壓電平轉換器

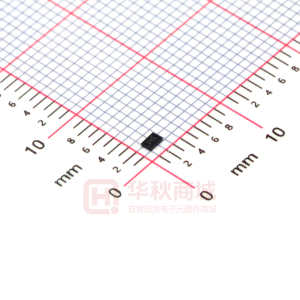

型號：TXS0102DQER 封裝：X2SON8_1.4X1MM

品牌：TI 描述：轉換器類型：電壓電平通道類型：雙向電路數：1 每個電路通道數：2 供電電壓：1.65~5.5V

金額：￥0.89053
去購買

轉換器/電平移位器

型號：TXS0102DCTR 封裝：SM-8

品牌：TI 描述：轉換器/電平移位器雙向 24Mbp 1.65V~3.6VCCA 2.3V~5.5VCCB

金額：￥1.10113
去購買

轉換器/電平移位器

型號：TXS0102DCUR 封裝：VSSOP-8

品牌：TI 描述：轉換器/電平移位器雙向 24Mbps 1.65V~3.6VCCA 2.3V~5.5VCCB

金額：￥0.53409
去購買

電壓電平轉換器

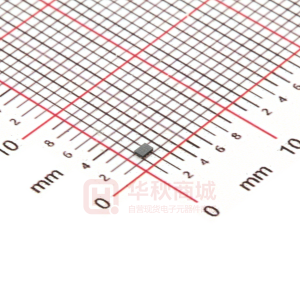

型號：TXS0102DQMR 封裝：X2SON8_1.8X1.2MM

品牌：TI 描述：用于開漏和推挽應用的2位雙向電壓電平轉換器

金額：￥1.53880
去購買
