描述

TPS54360B是一款采用集成高端MOSFET的60V，3.5A降壓穩壓器。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式可將空載電源電流降至146μA。當使能引腳拉低時，關斷電源電流降至2μA。

欠壓鎖定在內部設置為4.3 V，但可以使用enablepin增加。內部控制輸出電壓啟動斜坡，以提供受控的啟動和消除過沖。

寬的開關頻率范圍可以優化效率或外部元件尺寸。在過載情況下，頻率折返和熱關斷可保護內部和外部元件。

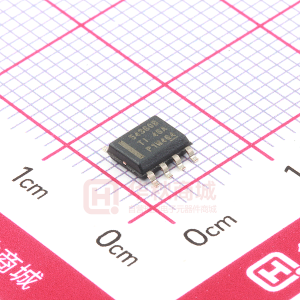

TPS54360B采用8引腳耐熱增強型HSOIC PowerPAD?封裝。

特性

• 4.5V至60V（最大65V絕對值）輸入范圍
• 3.5-A連續電流， 4.5-A最小峰值電感電流限制
• 電流模式控制DC /DC轉換器
• 92mΩ高側MOSFET
• 帶負載的輕負載時的高效率跳過Eco-mode?
• 帶有集成BOOT再充電FET的輕負載下的低壓差
• 146-μA工作靜態電流
• 2-μA關斷電流
• 100-kHz至2.5-MHz固定開關頻率
• 與外部時鐘同步
• 可調節UVLO電壓和滯后
• 內部軟啟動
• 精確的逐周期電流限制
• 熱，過壓和頻率折返保護
• 0.8 V 1％內部參考電壓
• 8-引腳HSOIC采用PowerPAD?封裝
• -40°C至150°CT _J 工作范圍
• 使用帶有WEBENCH?Power的TPS54360B創建定制設計設計師

所有商標均為優惠他們各自所有者的rty。

參數 與其它產品相比?降壓轉換器（集成開關）

? Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Iout (Max) (A) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Control mode Duty cycle (Max) (%) Operating temperature range (C) Rating Package Group Type Package size: mm2:W x L (PKG) ? TPS54360B LM76002 LM76003 LMR16030 TPS54360B-Q1 TPS54361 4.5 ? ? 3.5 ? ? 3.5 ? ? 4.3 ? ? 4.5 ? ? 4.5 ? ? 60 ? ? 60 ? ? 60 ? ? 60 ? ? 60 ? ? 60 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 0.8 ? ? 0.8 ? ? 58.8 ? ? 57 ? ? 57 ? ? 50 ? ? 58.8 ? ? 59 ? ? 3.5 ? ? 2.5 ? ? 3.5 ? ? 3 ? ? 3.5 ? ? 3.5 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 100 ? ? 300 ? ? 300 ? ? 200 ? ? 100 ? ? 100 ? ? 2500 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 0.146 ? ? 0.015 ? ? 0.015 ? ? 0.04 ? ? 0.146 ? ? 0.152 ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Pre-Bias Start-Up
Wettable Flanks Package ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Tracking
Wettable Flanks Package ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Tracking
Wettable Flanks Package ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Tracking
UVLO Adjustable ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
UVLO Adjustable ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Tracking
UVLO Adjustable ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? SO PowerPAD | 8 ? ? WQFN | 30 ? ? WQFN | 30 ? ? SO PowerPAD | 8 ? ? SO PowerPAD | 8 ? ? WSON | 10 ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? 8SO PowerPAD: 19 mm2: 3.9 x 4.89 (SO PowerPAD | 8) ? ? 30WQFN: 24 mm2: 4 x 6 (WQFN | 30) ? ? 30WQFN: 24 mm2: 4 x 6 (WQFN | 30) ? ? 8SO PowerPAD: 19 mm2: 3.9 x 4.89 (SO PowerPAD | 8) ? ? 8SO PowerPAD: 19 mm2: 3.9 x 4.89 (SO PowerPAD | 8) ? ? See datasheet (WSON) ? ?

方框圖

•

  TPS54360B - 功能方框圖
