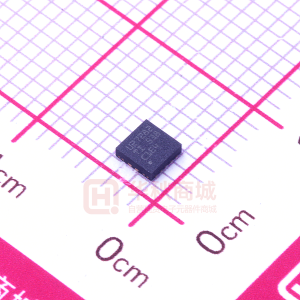

描述

UCC27282是一款強大的N溝道MOSFET驅動器，最大開關節點（HS）電壓為100 V.它允許兩個N溝道MOSFET以半橋或同步架構配置為基礎的拓?fù)浣Y(jié)構進行控制。其3.5 A峰值吸收電流和2.5 A峰值源電流具有低上拉和下拉電阻，使UCC27282能夠在MOSFET米勒平臺轉換期間以最小的開關損耗驅動大功率MOSFET。由于輸入與電源電壓無關，因此UCC27282可與模擬和數字控制器配合使用。

輸入引腳和HS引腳能夠承受顯著的負電壓，從而提高系統的穩健性。輸入互鎖進一步提高了高噪聲應用中的魯棒性和系統可靠性。 esnable和disable功能通過降低驅動器的功耗并響應系統中的故障事件，提供額外的系統靈活性。 5V UVLO允許系統在較低的偏置電壓下工作，這在許多高頻應用中是必需的，并且在某些工作模式下提高了系統效率。小傳播延遲和延遲匹配規范可最大限度地減少死區時間要求，從而進一步提高效率。

為高壓側和低壓側驅動器提供欠壓鎖定（UVLO），如果VDD電壓，則強制輸出為低電平低于指定的閾值。集成的引腳二極管在許多應用中無需外部分立二極管，可以節省電路板空間并降低系統成本。 UCC27282采用小型封裝，可實現高密度設計。

特性

• 在高側低側配置中驅動兩個N溝道MOSFET
• 5 V典型欠壓鎖定< /li>
• 輸入互鎖
• 啟用/禁用功能
• 16 ns典型傳播延遲
• 12 ns上升，10 ns典型下降時間使用1800 pF負載
• 1 ns典型延遲匹配
• 輸入上的絕對最大負電壓處理（-5 V）
• 絕對最大負電壓處理HS（-14 V）
• 3.5-A漏極，2.5 A源輸出電流
• 絕對最大啟動電壓120 V
• 低電流（7-μA） ）禁用時消耗
• 集成自舉二極管
• 指定-40°C至140°C結溫

所有商標均為各自所有者的財產。

參數 與其它產品相比?半橋驅動器

? Number of channels (#) Power switch Bus voltage (Max) (V) Peak output current (A) Input VCC (Min) (V) Input VCC (Max) (V) Rise time (ns) Fall time (ns) Prop delay (ns) Iq (uA) Input threshold Channel input logic Negative voltage handling at HS pin (V) Features Rating Operating temperature range (C) Package Group ? UCC27282 LM5101A UCC27200A UCC27201A 2 ? ? 2 ? ? 2 ? ? 2 ? ? MOSFET ? ? MOSFET ? ? MOSFET ? ? MOSFET ? ? 120 ? ? 100 ? ? 110 ? ? 110 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ? 5.5 ? ? 9 ? ? 8 ? ? 8 ? ? 16 ? ? 14 ? ? 17 ? ? 17 ? ? 12 ? ? 10 ? ? 8 ? ? 8 ? ? 10 ? ? 10 ? ? 7 ? ? 7 ? ? 13 ? ? 25 ? ? 20 ? ? 20 ? ? ? 10 ? ? 1 ? ? 1 ? ? TTL ? ? TTL ? ? CMOS ? ? TTL ? ? TTL ? ? TTL ? ? CMOS ? ? TTL ? ? -10 ? ? -1 ? ? -15 ? ? -15 ? ? Enable and Interlock ? ? ? ? Negative Voltage Handling ? ? Negative Voltage Handling ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 140 ? ? -40 to 140 ? ? VSON | 10 ? ? SO PowerPAD | 8
SOIC | 8
WSON | 10
WSON | 8 ? ? SO PowerPAD | 8
SOIC | 8
VSON | 8
VSON | 9 ? ? SO PowerPAD | 8
SOIC | 8
VSON | 8
VSON | 9
WSON | 10 ? ?

方框圖

•

  UCC27282 - 功能方框圖
