CAT24C03是一款2 kb CMOS串行EEPROM器件，內部組織為16頁，每頁16字節，總共256x8位。該器件支持標準（100kHz）和快速（400kHz）I 2 C協議。
通過提供起始地址，然后將1到16個連續字節加載到頁面寫入來寫入數據緩沖，然后在一個內部寫周期中將所有數據寫入非易失性存儲器。通過提供起始地址然后串行移出數據同時自動遞增內部地址計數來讀取數據。
通過將WP引腳置為高電平，可以禁止上半部分存儲器的寫操作。
外部地址引腳使其成為可能可以在同一總線上尋址最多八個CAT24C03設備。
| 特性 |
| |
| |
- 支持標準和快速I 2 C協議
|
| |
- I 2 C總線輸入上的施密特觸發器和噪聲抑制濾波器（ SCL和SDA）
|
| |
| |
| |
| |
- 這些器件不含鉛，不含鹵素/ BFR，符合RoHS標準
|
| 應用 |
- 警報系統
- 音頻播放器
- 汽車系統
- 電纜調制解調器
- CDRW
- 手機
- 無繩電話
- CRT / LCD監視器
- 數碼相機
- DRAM模塊
- DVD播放器
- 圖形卡
- 硬盤驅動器
- 健康儀表
- 工業控制
- 網絡電話手機
- 內存模塊
- 筆記本電腦
- 個人電腦
- 打印機
- 機頂盒
- 智能手機
- 電視
- 電訊
- 雙向無線電
- 視頻游戲
- 錄像帶錄像機
- 自動售貨機
- 無線局域網
|

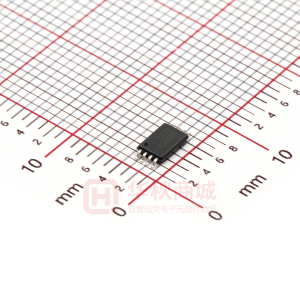

電路圖、引腳圖和封裝圖
![]()
