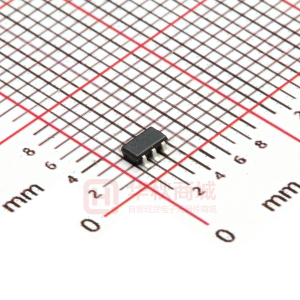

MC74VHC1G04 單逆變器
數據：
MC74VHC1G04datasheet.pdf
產品信息
MC74VHC1G04是采用硅柵CMOS技術制造的先進高速CMOS反相器。內部電路由多級組成，包括提供高電平的緩沖輸出抗噪聲和穩定輸出。無論電源電壓如何，當施加高達7 V的電壓時，MC74VHC1G04輸入結構可提供保護。這允許MC74VHC1G04用于將5 V電路連接到3 V電路。 高速：t = 3.5ns（典型值）V = 5V 低功耗：I =1μA（最大值）在T = 25°C 斷電保護提供輸入 平衡傳播延遲 引腳和功能與其他標準邏輯系列兼容 芯片復雜性：FETs = 105 無鉛包可用
電路圖、引腳圖和封裝圖
