UC3842B，UC3843B系列是高性能固定頻率電流模式控制器。它們專為離線和DC-DC轉換器應用而設計，為設計人員提供了經濟高效的解決方案，并且外部元件極少。這些集成電路具有用于精確占空比控制的微調振蕩器，溫度補償基準，高增益誤差放大器，電流檢測比較器和高電流圖騰柱輸出，非常適合驅動功率MOSFET。
還包括保護功能，包括輸入和參考欠壓鎖定，每個都具有遲滯，逐周期電流限制，可編程輸出死區時間和單脈沖計量鎖存。

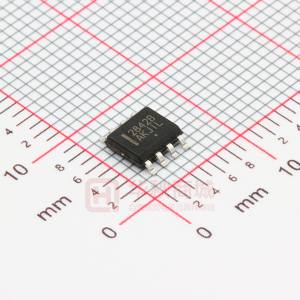

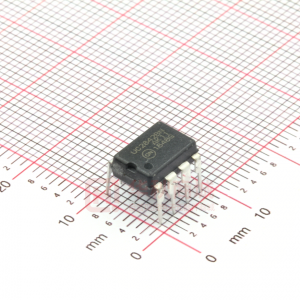

這些器件采用8引腳雙列直插和表面貼裝（SO-8）塑料封裝以及14引腳塑料表面貼裝（SO-14）。 SO-14封裝具有獨立的電源和接地引腳，用于圖騰柱輸出級。
UCX842B的UVLO閾值為16 V（on）和10 V（off），非常適合離線轉換器。 UCX843B適用于UVLO閾值為8.5 V（on）和7.6 V（off）的低電壓應用。 用于精確頻率控制的微調振蕩器 振蕩器頻率保證在250 kHz < / li> 電流模式操作至500 kHz 自動前饋補償 鎖存PWM以實現逐周期電流限制 內部修整參考帶欠壓鎖定 高電流圖騰柱輸出 帶滯后的欠壓鎖定 低啟動和工作電流 無鉛封裝可用
