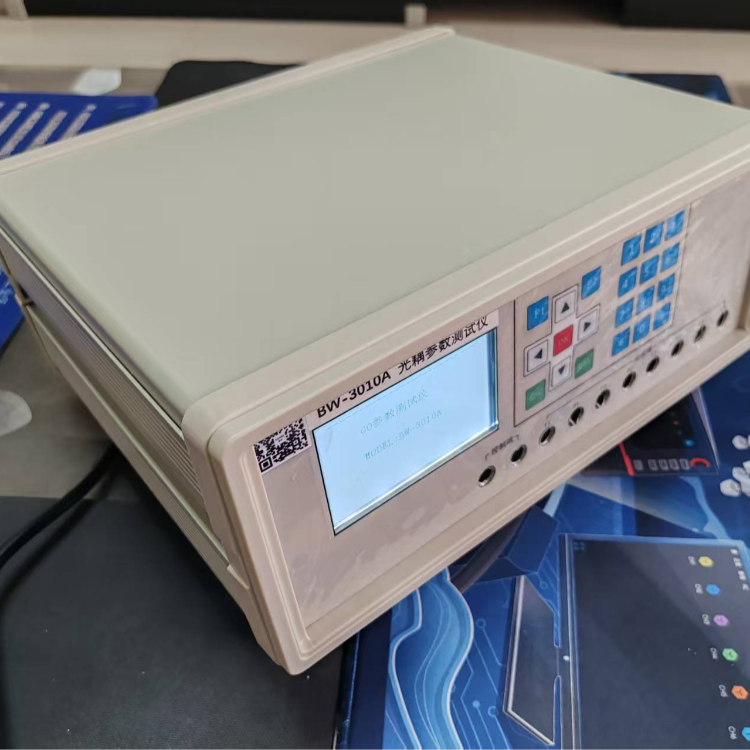

BW-3010A

晶體管光耦參數測試儀

BW-3010A型光藕參數測試儀是專為各種型的光電耦合器的功能和參數測試及參數”合格/不合格”(OK/NO)判斷測試。BW-3010A型光藕參數測試儀是專為各種4腳三極管型的光電耦合器的功能和參數測試及參數”合格/不合格”(OK/NO)判斷測試，BW-3010A為各種光藕提供了輸入正向壓降（VF）和輸出反向耐(ICEO)、耐壓BVCEO、傳輸比(CTR)等 。中文軟件界面友好,簡化了系統的操作和編程,提供了快速的一次測試條件和測試參數的設定,測試條件及數據同步存入EEPROM中，測試條件可以任意設置，測試正向壓降和輸出電流可達1A，操作簡便，實用性強。廣泛應用與半導體電子行業、新能源行業、封裝測試、家電行業、科研教育等領域來料檢驗、產品選型等重要檢測設備之一。

產品電氣參數：

產品信息

產品型號：BW-3022A

產品名稱：晶體管光耦參數測試儀；

物理規格

主機尺寸：深 305*寬 280*高 120(mm)

主機重量：＜4.5Kg

主機顏色：白色系

電氣環境

主機功耗：＜75W

環境要求：-20℃～60℃（儲存）、5℃～50℃（工作）；

相對濕度：≯85%；

大氣壓力：86Kpa～106Kpa；

防護條件：無較大灰塵，腐蝕或爆炸性氣體，導電粉塵等；

電網要求：AC220V、±10%、50Hz±1Hz；

工作時間：連續；

服務領域：

應用場景：

    ?選型配對（在器件焊接至電路板之前進行全部測試，將測試數據比較一致的器件進行分類配對）

    ?檢驗篩選（研究所及電子廠的質量部（IQC）對入廠器件進行抽檢/全檢，把控器件的良品率）

產品特點：

    ?大屏幕液晶,中文操作界面,顯示直觀簡潔,操作方面簡單

    ?大容量EEPROM存儲器,儲存量可多達1000種設置型號數.

    ?全部可編程的DUT恒流源和電壓源.

    ?內置繼電器矩陣自動連接所需的測試電路,電壓/電流源和測試回路.

    ?高壓測試電流分辨率1uA,測試電壓可達1500V；

    ?重復”回路”式測試解決了元件發熱和間歇的問題；

    ?軟件自校準功能；

    ?自動測試測DUT短路、開路或誤接現象,如果發現,就立即停止測試；

    ?DUT的功能檢測通過LCD顯示出被測器件/DUT的類型，顯示測試結果是否合格,并有聲光提示；

    ?兩種工作模式：手動、自動測試模式。

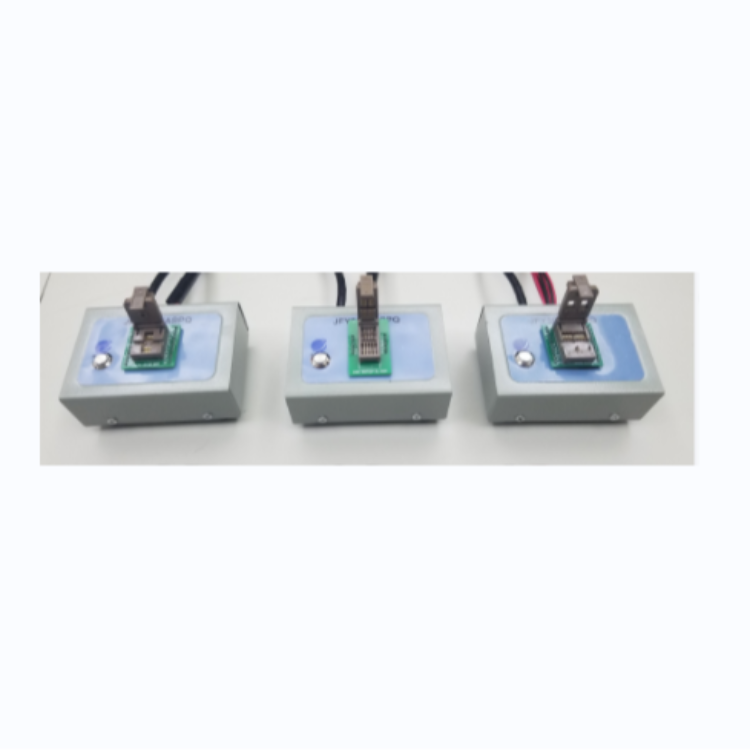

         BW-3010B主機和DUT的管腳對應關系

                                     BW-3010A測試技術指標：

1、 耐壓(VCEO)測試指標

2、輸入正向壓降(VF)

3、反向漏電流(ICEO)

4、電流傳輸比(CTR)

5、輸出導通壓降(VCE(sat))

6、極性識別方式：自動極性轉向測試   （自動識別方向）

7、 可分檔位總數：10檔
