傳感器和外設匯聚

　　基于串行接口的標準產品的數量日益增長。你可以在溫度傳感器、壓力傳感器、A/D轉換器、數字電位器、實時時鐘和LCD控制器等等應用中找到串行接口，這里僅列舉了幾個來說明。要了解如何將這些集成到設計中的關鍵是要知道哪些外設需要“實時”使用以及“實時”意味著什么。舉例來說，在系統中溫度是一個相對緩慢變化的對象，并可以很容易地通過串行總線監控。用于電流或電壓檢測的A/D轉換器可能是也可能不是一個“實時”需求，這要根據正在測量的內容，以及需要多快的檢測速度而定。

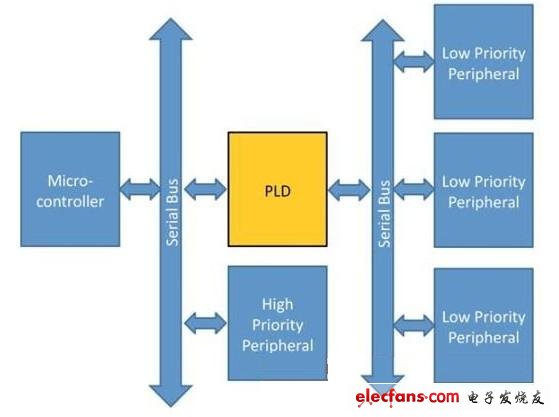

　　一旦你已經確定了外設的優先級，然后你可以將較低優先級的外設讓PLD處理，減輕處理器的負擔，如圖5所示。

　　圖5 傳感器匯聚示例

　　在上面的例子中，微控制器只需與2個而非4個外設進行通信。

　　這種安排還有另外一個好處。你可以使用一個功能強大的PLD來預處理數據，然后由微控制器讀取。例如，請考慮一個應用，使用A/D采樣測量一個三相電力系統的電壓和電流，并進行故障檢查。一個擁有強大DSP功能的PLD可以代替DSP或微控制器執行RMS計算、峰值電流分析、相位計算和FFT?，F在采樣速率受到PLD收集樣本和處理數據所需時間的限制。然后，微控制器可以讀取編譯的數據，將更多的時間用于處理控制和報告工作。設計師們應該好好考慮微控制器處理能力、PLD處理能力、成本和空間之間的權衡。

　　下一步：集成

　　鑒于這些串行總線與小型可編程邏輯器件相結合使用的實用性，下一步將是將至少一種串行總線標準（如果不能兼顧）集成到PLD中。這種集成降低了PLD解決方案的成本和功耗。此外，串行總線接口的編碼不再是設計師需要解決的問題。設計師只需要處理他們的應用和邏輯要求，而不是集成一個開放的核。

　　萊迪思半導體公司提供的最新的CPLD就可以為設計師帶來這些優點。MachXO2?系列中的嵌入式功能塊（EFB），包含預先設計的解決方案，可以用來實現上面所述的任意系統控制功能。MachXO2器件包含一個SPI控制器以及2個I2C控制器。所有串行總線控制器都可以配置為主或從器件。此外，MachXO2還為設計師們提供了一個定時器/計數器塊以及少量的用戶可訪問的閃存（UFM）。

　　除了上面提到的解決方案，串行總線與PLD相結合可以為系統提供其他的好處，即使有時它們在架構設計過程后才顯現出來。它們并不是所有弊病的靈丹妙藥，但它們在設計中的實用性是有據可查的，有無數的開源核和設計方案可以給予不同的架構設計師們指引，實現最佳的解決方案。
