rs232接口定義

　　通常，人們把rs232接口定義理解為在RS-232標準中，字符以一串行的比特串來一個接一個的串行方式傳輸，優點是傳輸線少，配線簡單，傳送距離可以較遠。最常用的編碼格式是異步起停（asynchronous start-stop）格式，它使用一個起始比特后面緊跟7或8 個數據比特，然后是可選的奇偶校驗比特，最后是一或兩個停止比特。所以發送一個字符至少需要10比特，帶來的一個好的效果是使全部的傳輸速率，發送信號的速率以10劃分。一個最平常的代替異步起停方式的是使用高級數據鏈路控制協議（HDLC）。

　　rs232歷史和作用

　　在串行通訊時，要求通訊雙方都采用一個標準接口，使不同的設備可以方便地連接起來進行通訊。RS-232-C接口（又稱EIARS-232-C）是目前最常用的一種串行通訊接口。（“RS-232-C”中的“-C”只不過表示RS-232的版本，所以與“RS-232”簡稱是一樣的）

　　它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準”該標準規定采用一個25個腳的DB-25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。后來IBM的PC機將RS232簡化成了DB-9連接器，從而成為事實標準。而工業控制的RS-232口一般只使用RXD、TXD、GND三條線。

　　rs232電氣特性

　　EIA-RS-232C對電氣特性、邏輯電平和各種信號線功能都作了規定。

　　在TxD和RxD上：

　　邏輯1（MARK）=-3V～-15V

　　邏輯0（SPACE）=+3～+15V

　　在RTS、CTS、DSR、DTR和DCD等控制線上：

　　信號有效（接通，ON狀態，正電壓）=+3V～+15V

　　信號無效（斷開，OFF狀態，負電壓）=-3V～-15V

　　以上規定說明了RS-232C標準對邏輯電平的定義。對于數據（信息碼）：邏輯“1”（傳號）的電平低于-3V，邏輯“0”（空號）的電平高于+3V；對于控制信號；接通狀態（ON）即信號有效的電平高于+3V，斷開狀態（OFF）即信號無效的電平低于-3V，也就是當傳輸電平的絕對值大于3V時，電路可以有效地檢查出來，介于-3～+3V之間的電壓無意義，低于-15V或高于+15V的電壓也認為無意義，因此，實際工作時，應保證電平在-3V～-15V或+3V～+15V之間。

　　EIA RS-232C 與TTL轉換：EIA RS-232C 是用正負電壓來表示邏輯狀態，與TTL以高低電平表示邏輯狀態的規定不同。因此，為了能夠同計算機接口或終端的TTL器件連接，必須在EIA RS-232C 與TTL電路之間進行電平和邏輯關系的變換。實現這種變換的方法可用分立元件，也可用集成電路芯片。目前較為廣泛地使用集成電路轉換器件，如MC1488、SN75150芯片可完成TTL電平到EIA電平的轉換，而MC1489、SN75154可實現EIA電平到TTL電平的轉換。MAX232芯片可完成TTL←→EIA雙向電平轉換。

　　RJ45簡介

　　RJ45是布線系統中信息插座（即通信引出端）連接器的一種，連接器由插頭（接頭、水晶頭）和插座（模塊）組成，插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中RJ是描述公用電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的俗稱。

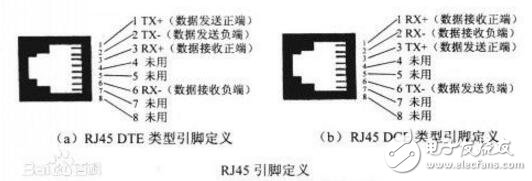

　　RJ45引腳定義

　　常見的RJ45接口有兩類：用于以太網網卡、路由器以太網接口等的DTE（數據終端設備）類型和用于交換機等的DCE（數字通信設備）類型。當兩個類型一樣的設備使用RJ45接口連接通信時，必須使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳，對觸的引腳都是數據接收（發送）引腳，不能進行通信。另外：一些DCE類型設備會和對方自動協商，此時連接用直通線或平行線均可。

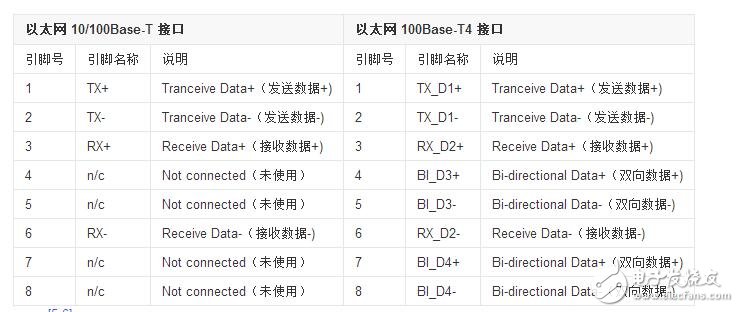

引腳信號定義表
?

　　rj45轉rs232接線順序：

　　今天用RJ45連接了RS232，想在網上搜索一下這個接線順序，結果遍尋不見，只好自己查規律了，結果如下：

　　當rs232與rj45連接后，其順序如下。注意：rj45頭采用標準的586B標準。

　　橙白 橙 綠白 藍 藍白 綠 棕白 棕

　　RTS DTR TXD SG RXD DSR CTS

　　* * *（RTS，DTR，TXD為在電腦中可以控制的引腳）

　　注意：籃白和藍線的引腳均為SG即接地線

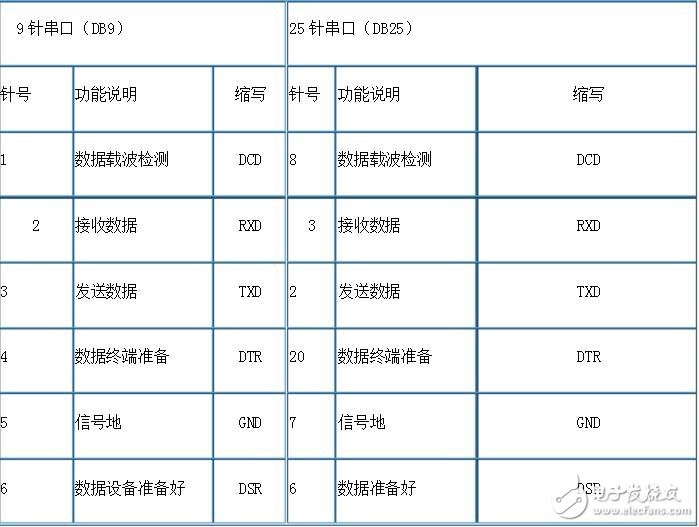

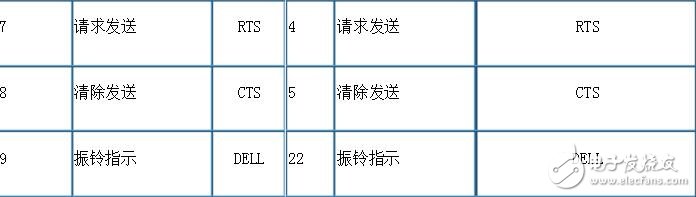

　?。?）接口的信號內容 實際上RS-232-C的9條引線的信號內容見附表1所示

　　（2）接口的電氣特性 在RS-232-C中任何一條信號線的電壓均為負邏輯關系。即：邏 輯“1”，-5— -15V；邏輯“0” +5— +15V 。噪聲容限為2V。即 要求接收器能識別低至+3V的信號作為邏輯“0”，高到-3V的信號 作為邏輯“1” 附表

　　當rs232與rj45連接后，其順序如下。注意：rj45頭采用標準的586B標準。

　　橙白 橙 綠白 藍 藍白 綠 棕白 棕

　　RTS DTR TXD SG RXD DSR CTS

　　* * *（RTS，DTR，TXD為在電腦中可以控制的引腳）

　　注意：籃白和藍線的引腳均為SG即接地線
