電子設計自動化技術的領導廠商明導國際（Mentor Graphics ）近日發布研究報告，介紹如何利用現代化布線設計工具來應對復雜性的挑戰。選項代碼和表達式可以模擬汽車項目的變量，功能齊全的工具套件可以獲取以約束形式被采用的最佳實踐和規則。自動化可以幫助設計師穩定、連貫且低成本地管理復雜性。

　　報告作者Simon Holdsworth 在電子設計自動化行業擁有20多年經驗，自1998起就從事線束配電領域的工作。進入明導之前，他在 Innoveda 任職，再之前是在 Transcendent，在那里他負責為一家大型汽車制造商開發和部署新一代電氣設計工具。在此期間，Simon 主要擔任開發、市場營銷和咨詢等部門的技術類職務，現在他是一名專注于電線合成和自動化的技術專家。Simon 的職業生涯從成為一名電子工程師開始，他擁有劍橋大學 （Cambridge University） 的工程碩士學位。

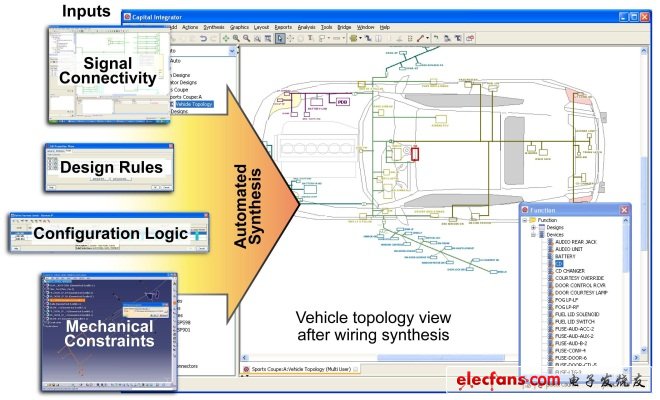

　　Mentor Graphics國際 Capital 套件設計環境中的自動布線合成流程

　　Simon Holdsworth 表示：“利用規則和約束來指導一系列“變化與影響”的計算，這一概念是本文的邏輯結論。當今強大的計算機電氣系統設計自動化工具使得創造虛擬環境成為了現實，在這種虛擬環境中每個線束組成部分、線卷和連接都可以在組裝第一個硬件原型前很久就完成定義和測試。而且在這種環境中，很容易分析各種變化的影響，同時能夠從性能和利潤角度對線束進行優化?！?/p>

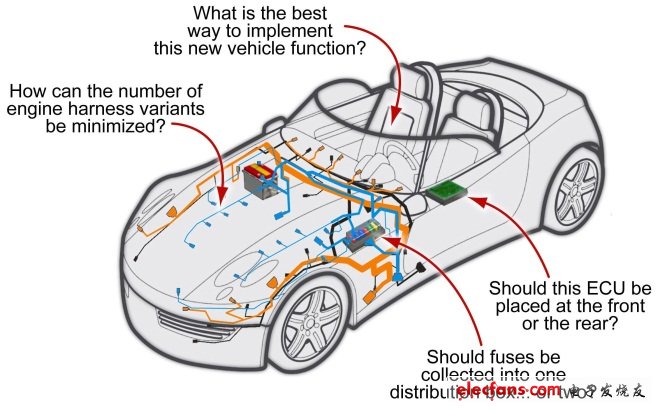

　　衡量標準可幫助設計師回答這些及其他一些問題

　　交通工具電氣系統設計領域正在重復多年前集成電路和印刷電路板 （PCB） 設計領域的歷史。這些領域在技術上的復雜性開始超過設計工程師們能夠獨立理解的范圍。有太多的變量需要兼顧，也有太多規則需要執行。如今，汽車設計師們需要應對旨在滿足消費者和監管部門要求的各種選項、不同配置、車型升級和改裝。無論是兩座式跑車，還是大型噴氣式飛機，電氣系統的日益復雜性常被視為現如今交通工具設計師們面臨的第一大挑戰。

　　對于過去的集成電路和印刷電路板設計師來說，他們可以求助于電子設計自動化軟件。如今的汽車設計師可以使用強大的新型計算機工具，與以前的電子設計自動化軟件相比，計算機工具提供一些相同的構造設計并能帶來同樣的速度、效率和準確性等優勢。
