GPRS通用分組無線技術

1.引言：時下物聯網已經成為非常熱門的新興行業。政府大力提倡和推動，運營商搭建管道和平臺，物聯網相關的各行業都開始部署或發力。芯訊通（SIMCom）是國內最早從事物聯網與 M2M 通信的研發類企業，旗下的 SIM300 系列產品以及 SIM900 系列產品大規模出貨，服務了數以千計的行業客戶，廣泛應用在眾多的行業方向，包括智能電表、車載通信、車隊管理、安防監控、無線 POS、無線醫療等。本文著重講述利用 SIM900A 模塊在進行硬件設計時需要注意的一些事項，側重給硬件設計人員提供一些參考與建議。

2.SIM900A 介紹

SIM900A 模塊是一款尺寸緊湊的 GSM/GPRS 模塊，采用 SMT 封裝，基于 STE 的單芯片案，采用 ARM926EJ-S 架構，性能強大，可以內置客戶應用程序?？蓮V泛應用于車載跟蹤、車隊管理、無線 POS、手持 PDA、智能抄表與電力監控等眾多方向。 SIM900A 模塊主要特點： SMT 封裝：易于客戶生產加工尺寸?。?24*24*3mm 功耗低：待機模式電流低于 18mA、sleep 模式低于 2mA 供電范圍寬：3.2～4.8V 支持頻段：GSM/GPRS 900/1800MHz 語音編碼：支持半速率、全速率、增強型速率支持回聲抑制算法，可以基于不同客戶設備通過 AT 命令調節回音抑制消除。

3. SIM900A 開發注意事項：下面介紹一下 SIM900A 模塊硬件設計注意事項，以便客戶進行靈活設計、增強產品的可靠性與穩定性。

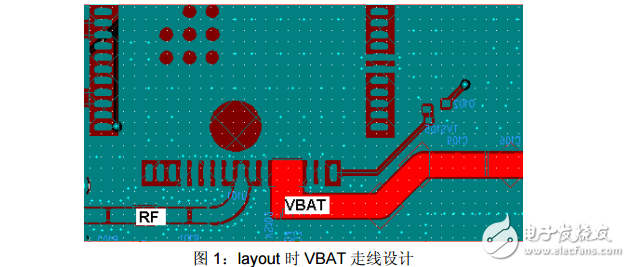

3.1 電源部分設計（VBAT引腳） SIM900A 模塊采用單電源供電，VBAT 供電范圍 3.2～4.8V 之間，推薦電壓為 4.0V， 模塊射頻發射時會導致電壓跌落，這時電流的峰值最高會達到 2A 以上，因此電源供電能力盡可能達到 2A，并建議 VBAT 引腳并接大電容（電容根據供電 IC 輸出能力確定）。電源芯片選擇上需要注意，如果外部輸入電壓與 VBAT 壓差很大，建議選擇開關電源，當選用 DC-DC 時需注意 EMI 干擾，建議串接磁珠以備調整；如果外部輸入電壓與 VBAT 壓差不大，最好選用 LDO?？蛻舻漠a(chǎn)品需要過 TA、CE、FCC 等認證，推薦選擇 LDO 供電。為了增強模塊電源抗干擾能力（主要抗浪涌，脈沖群，靜電等），不至于在外界環境比較惡劣的情況下導致模塊供電異常，建議根據實際應用在外部電源輸入端加一些共模電感、TVS 管等器件，在 VBAT 供電芯片輸出端加一些 nf、pf 級電容，濾除干擾。 PCB 布局時候 VBAT 上的旁路電容盡量要放在對應 pin 附近，為了減少 PCB 走線阻抗，VBAT 走線盡量寬、走線盡量短，最好大面積鋪地，如下圖 1 所示。
