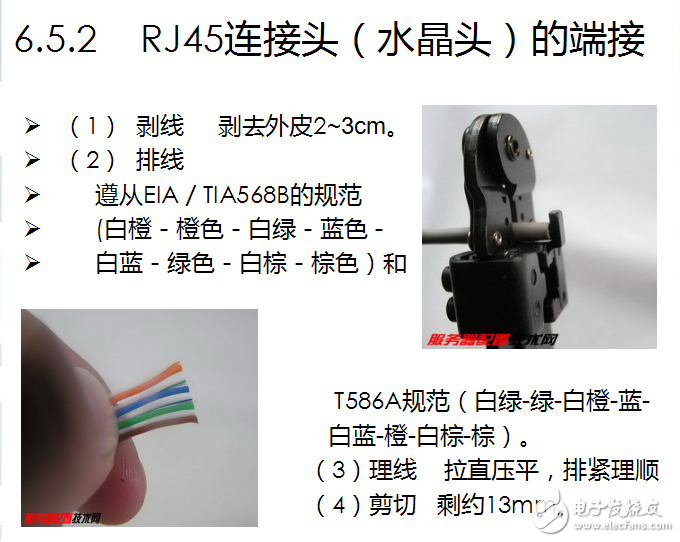

6.5.1 雙絞線連接的基本要求 6.5.2 RJ45連接頭（水晶頭）的端接 6.5.3 信息插座的安裝 6.5.4 數據配線架的端連 6.5.5 不同配線架間的連接方法
（1）纜線終接
應符合下列要求：
纜線在終接前，必須核對纜線標識內容是否正確。
纜線中間不應有接頭。
纜線終接處必須牢固、接觸良好。
對絞電纜與連接器件連接應認準線號、線位色標，不得顛倒和錯接。
?。?）對絞電纜終接
應符合下列要求：
終接時，每對對絞線應保持扭絞狀態，扭絞松開長度對于3類電纜不應大于75mm；對于5類電纜不應大于13mm；對于6類電纜應盡量保持扭絞狀態，減小扭絞松開長度。
對絞線與8位模塊式通用插座相連時，必須按色標和線對順序進行卡接。兩種連接方式均可采用，但在同一布線工程中兩種連接方式不應混合使用。
屏蔽對絞電纜的屏蔽層與連接器件終接處屏蔽罩應通過緊固器件可靠接觸，纜線屏蔽層應與連接器件屏蔽罩360°圓周接觸，接觸長度不宜小于l0mm。屏蔽層不應用于受力的場合。
對不同的屏蔽對絞線或屏蔽電纜，屏蔽層應采用不同的端接方法。應對編織層或金屬箔與匯流導線進行有效的端接。
雙絞線
