3 單相電能表通信模塊技術要求 單相電能表通信模塊技術要求 單相電能表通信模塊技術要求 單相電能表通信模塊技術要求單相電能表通信模塊可采用內置天線，也可采用外置天線，未說明部分參照《Q/GDW 355 -2009 單相智能電能表型式規范》附錄 E 與 Q/GDW375.3-2009《電力用戶用電信息采集系統型式規范：采集器型式規范》中附錄 A6.2 執行

3.1 外型結構

3.1.1 模塊插針護腳模塊底部接口插針的護腳高度為 5mm。防止插針碰彎斜；防止由外露引腳將靜電傳導到模塊內部，導致內部器件損傷。插針護腳四周應設有一圈凹槽，24mm 寬*13mm 高，內凹深度 1mm。該凹槽可與電能表對應位置的凸起緊密結合，防止凝露或水滴流入電能表。

3.1.2 引腳高度 Pin17、18 是地線引腳，應比其它引腳長 0.5mm，保證帶電插拔過程中模塊的安全。 Q/GDW 02 1 5402—2011 2

3.1.3 指示燈原收發指示燈的右側增加一個雙色信道指示燈；在左側增加一個端口收發雙色指示燈。

3.1.4 產品標簽粘貼產品標簽，確保標簽粘貼后與模塊平齊，不易起翹脫落。產品標簽應按如下標準編制：（1）廠家徽標：區域尺寸不超過 14mm*6mm，用于印刷生產廠家徽標。（2）“微功率無線通信模塊”：黑體，漢字高度為 3.5mm。（3）規格型號：區域尺寸為 30mm*5mm，字體選用“Times New Roman”，字體高度為 4mm。模塊規格型號由英文字母或數字組成，共 9 位，由各生產廠家自行定義，報北京市電力公司備案。（4）CMIIT ID：區域尺寸為 30mm*3.5mm，字體選用“Times New Roman”，字體高度為 2mm。填寫無線電發射設備型號核準證號碼（該核準證由工業信息化部頒發）。（5）出廠編號：該區域尺寸為 40mm*12mm，由數字或字母組成，編號方式需報北京市電力公司備案。（6）廠家標識：區域尺寸為 10mm*10mm，字體選用“Times New Roman”，字號為二號。廠家標識需清晰明顯，由 2 位數字組成，從 00 到 99，標識使用前須向北京市電力公司備案。（7）生產廠家名稱：該區域尺寸為 40mm*4mm，印刷生產廠家全稱

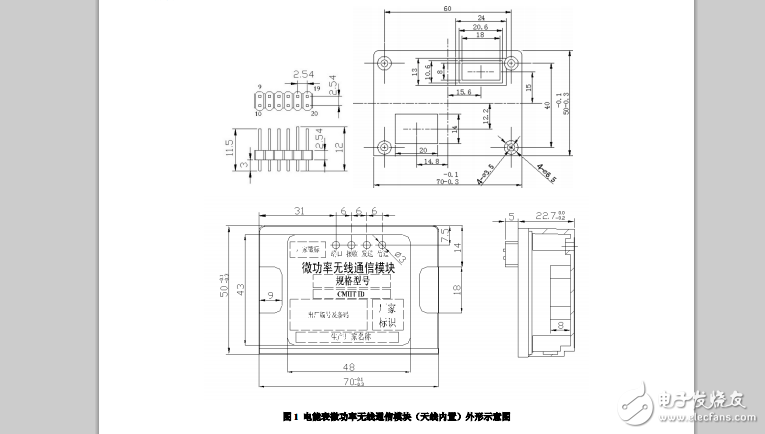

3.1.5 插針組位置及尺寸圖插針組在方孔中的位置必須居中，方口的尺寸和定位如圖所示。原交流電源連接接口處需實施封閉，并內凹 1.5mm。
