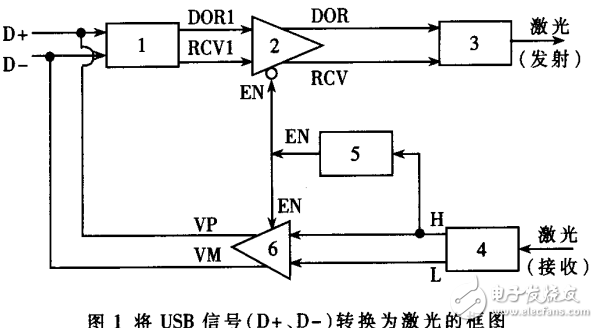

介紹一種通過光纖傳輸USB（通用串行總線）信號的電路。電路將USB（通用串行總線）信號D+、D一的三種狀態轉換為發射激光的三種強度全亮、半亮、暗，并且通過光纖傳輸?shù)綄Ψ郊す饨邮掌髟俳?jīng)相應電路恢復D+、D一的三種狀態。激光接收器電路的輸出信號之一觸發單穩延時電路來控制D+、D一與激光發射電路、激光接收電路的通與斷。
本方案是一種通過光纖傳輸USB信號的電路，成對使用。光強度的三個等級（全亮、半亮、暗）分別代表USB數據線的三種狀態。當光的強度為最低時（暗）代表USB數據線的閑置狀態。先發送USB信號的一方由于其USB的數據狀態先改變，其狀態的改變通過光纖傳輸?shù)綄Ψ诫娐返慕邮针娐?，產生一個下降沿（或者上升沿）觸發一個單穩電路。此單穩電路的輸出控制USB信號的“收／發”允許，其延時時間為USB傳輸一幀數據的時間。
