無線電系統會因?yàn)楦鞣N各樣的原因而采用基于鎖相環（PLL）技術的頻率合成器。PLL 的好處包括：

　?。?）易于集成到 IC 中。

　?。?）無線信道間隔中的靈活性。

　?。?）可獲得高性能。

　?。?）頻率合成器外形尺寸較小。

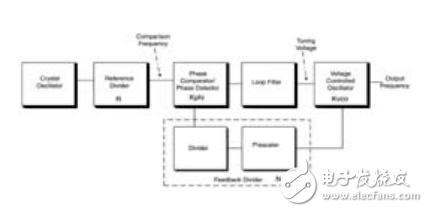

　　本文向讀者介紹 PLL 應用中頗具價值的注意事項和使用技巧。簡單的 PLL 由頻率基準、相位檢波器、電荷泵、環路濾波器和壓控振蕩器（VCO）組成?；?PLL 技術的頻率合成器將增加兩個分頻器：一個用于降低基準頻率，另一個則用于對 VCO 進行分頻。而且，將相位檢波器和電荷泵組合在一個功能塊中也很容易，以便進行分析（見圖 1）。簡單的 PLL 上所增設的這些數字分頻器電路實現了工作頻率的輕松調節。處理器將簡單地把一個新的分頻值“寫入”到位于 PLL 中的寄存器中，更新 VCO 的工作頻率，并由此改變無線設備的工作信道。

　PLL 工作原理 PLL 工作原理

　　PLL 是作為閉環控制系統工作，用于比較基準信號與 VCO 的相位。增設基準和反饋分頻器的頻率合成器負責比較兩個由分頻器的設定值調節相位。該相位比較在相位檢波器中完成，在大多數系統中，這種相位檢波器是一個相位和頻率檢波器。該相位-頻率檢波器生成一個誤差電壓，此誤差電壓在±2π 的相位誤差范圍內近似為線性，并在誤差大于±2π 的情況下保持恒定。相位-頻率比較器所采用的這種雙模式操作可生成針對大頻率誤差（比如，當 PLL 在上電期間起動時）的較快的 PLL 鎖定時間，并避免被鎖定于諧波之上。
