紅外通信原理

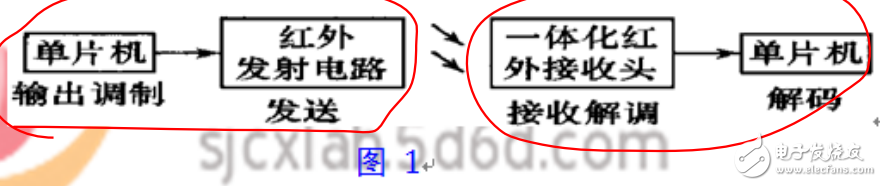

紅外遙控有發送和接收兩個組成部分。發送端采用單片機將待發送的二進制信號編碼調制為一系列的脈沖串信號，通過紅外發射管發射紅外信號。紅外接收完成對紅外信號的接收、放大、檢波、整形，并解調出遙控編碼脈沖。為了減少干擾，采用的是價格便宜性能可靠的一體化紅外接收頭（HS0038， 它接收紅外信號頻率為 38kHz，周期約 26μs） 接收紅外信號，它同時對信號進行放大、檢波、整形得到 TTL 電平的編碼信號，再送給單片機，經單片機解碼并執行去控制相關對象。如圖1 所示：

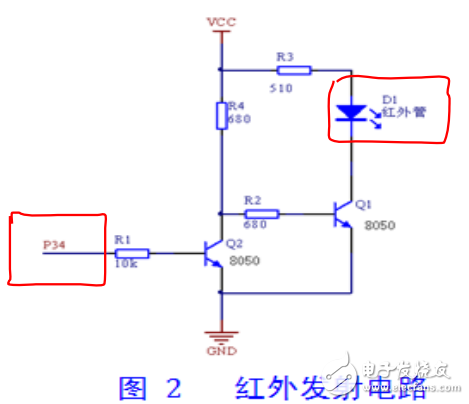

紅外發送部分由 51 單片機、鍵盤、紅外發光二極管和 7 段數碼管組成。鍵盤用于輸入指令，51 單片機檢測鍵盤上按鍵的狀態，并對紅外信號進行調制，發光二極管產生紅外線，數碼管用來顯示發送的鍵值。圖 2 紅外發射電路。
紅外通信
