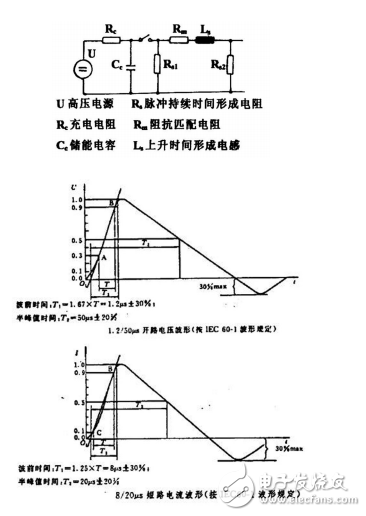

4 雷擊浪涌抗擾度試驗雷擊浪涌抗擾度試驗的國家標準為 GB/T17626.5（等同于國際標準 IEC61000-4-5）。 4.1 試驗?zāi)康淖匀唤绲睦讚簦ㄖ搁g接雷，如云層內、云層間的雷擊，或鄰近物體遭到的雷擊）都可以在戶外架空線上感應出浪涌電壓和電流。此外，在電站或開關站中，大型開關切換瞬間，也會在供電線路上感應出大的浪涌電壓和電流。這兩種浪涌的共同特點是能量特別大（用能量作比較，靜電為皮焦耳級，脈沖群為毫焦耳級，雷擊浪涌則為幾百焦耳級，是前兩種干擾能量的百萬倍），但波形較緩（微秒級，而靜電與脈沖群是納秒級，甚至亞納秒級），重復頻率低。 GB17626.5 通過模擬雷擊浪涌的試驗，為電氣和電子設備建立一個客觀評價抗浪涌干擾能力的標準。 4.2 浪涌發生器標準提到兩種浪涌發生器，分別模擬電源線和通信線的浪涌情況，由于線路阻抗不同，兩種浪涌的波形也不同。 ⑴ 用于電源線路試驗的綜合波發生器 “綜合波”是指波形參數由標準規定的電壓波和電流波是在一個發生器中形成的（發生器輸出端開路時，形成電壓浪涌波；發生器輸出端短路時，形成電流浪涌波）。發生器的線路和波形要求見右圖：　　對綜合波發生器的基本要求：開路輸出電壓（±10%）：0.5kVP 至 4kVP 短路輸出電流（±10%）：0.25kAP 至 2kAP
