OBD302使用說明

簡單檢測工作說明

l a，設置OBD工作模式，所有開關撥到左側，CAN BUS開關撥到右側，設置模擬車輛

CAN BUS總線（典型車輛）。

l b，接入電源，打開電源開關， ?

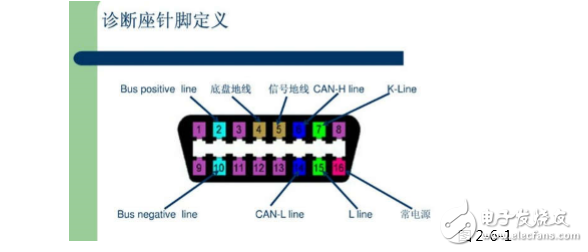

l c，插入OBD被測裝置，觀察NET指示燈和T/R收發指示燈。

l d，當OBD雙向通信建立起連接后，NET指示燈亮，同時有T/R收發，T/R燈會閃爍。

模式選擇說明

l CAN BUS模式，將撥碼開關第四個CANBUS撥向右側，其余撥向左側，同時在CAN

BUS 模式下，可以選擇 250kbps/500kbps 兩種波特率（第五撥碼開關），11bit 標準

幀，29bit擴展幀2種幀格式（第六撥碼開關）

l KWP2000 模式，將撥碼開關第二個 KWP2000 撥向右側，其余撥向左側，同時在

KWP2000模式下，可以選擇FAST/SLOW兩種初始化模式（第三撥碼開關）

l ISO9141模式，將撥碼開關第一個ISO9141-2撥向右側，其余撥向左側

l J1939模式，將撥碼開關第七個撥向右側，其余撥向左側

l 自動測試模式，將撥碼開關第八個MAN/AUTO撥向右側，其余撥向左側，系統將會自

動化進行CAN/KWP測試。

?
