JJF1073-2000高頻Q表校準規范

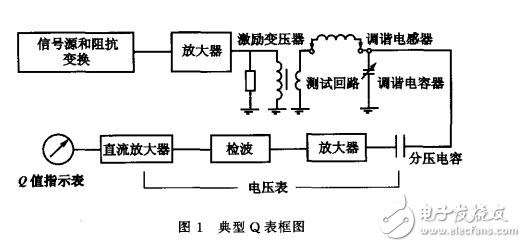

概述 高頻 Q表是根據被測元件與測試回路固有調諧電容器組成串聯諧振回路，并進行電壓放大倍數測量的原理工作的。Q表的指示 Q值是包括被測件損耗及測量回路 固有部件損耗或殘量綜合影響的整個諧振回路的有效 Q值，嚴格說來，要得到被測件的有效 Q值必須用 Q表測試回路殘量修正 Q表的指示 Q值。在一般情況下，Q表作為低準確度的多用途電子儀器使用或利用 Q表對電感線圈作相對比較測量時，可不必對殘量的影響進行修正。 高頻 Q表主要用于測量電感線圈的 Q值 、電感量、電容器的電容量，還可用于測量分布電容、分布電感、損耗值、電阻器的有效電阻、絕緣材料的介電常數、損耗角正切、傳輸線的特性阻抗以及磁性材料的導磁率等與阻抗有關的量。 高頻 Q表主要由信號源、測試回路、諧振指示電壓表組成，典型Q表框圖如圖 10 0值是阻抗復合量，通過下式把有關阻抗量與 Q值聯系起來：?
