概述
由于目前電子產品各式各樣，供電電源的電壓也各不相同，要想檢測就需要一款合適的電壓檢測模塊和控制器?？刂破?a href='http://m.sdkjxy.cn/analog/' target='_blank' class='arckwlink_none'>模擬接口檢測輸入電壓最大為5V，也就是說大于5V的電壓將無法檢測。本電壓檢測模塊能夠解決此問題，實現檢測大于5V的電壓，此模塊基于電阻分壓原理所設計，能使紅色端子接口輸入的電壓縮小5倍，模擬輸入電壓最 大為5V，那么電壓檢測模塊的輸入電壓則不能大于5V×5=25V（如果用到3.3V系統，輸入電壓不能大于3.3Vx5=16.5V）。因為所用AVR 芯片為10位AD，所以此模塊的模擬分辨率為0.00489V（5V/1023），故電檢測模塊檢測輸入最小電壓為 0.00489V×5=0.02445V。通過3P傳感器連接線插接到傳感器擴展板，不僅可以輕松實現對電壓電量大小的檢測，監控互動媒體作品或機器人電池供電的電量，也可以通過IICLCD1602液晶模塊顯示電壓制作電壓監測器。
性能描述
1.工作電壓 ：0V-25V DC
2.尺寸大小： 30mm x 25mm
3.重量大?。?a href='http://m.sdkjxy.cn/v/tag/9979/' target='_blank' class='arckwlink_none'>4g
4.信號類型：模擬信號

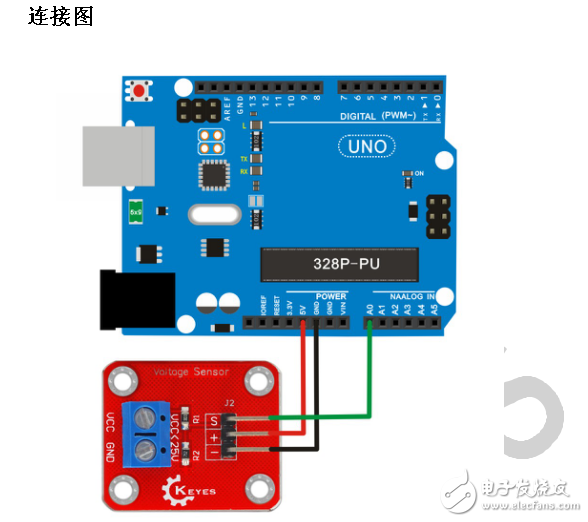

引腳定義：
S：信號引腳
GND：電源地
VCC：電源正極
