w25q128fv中文資料

描述

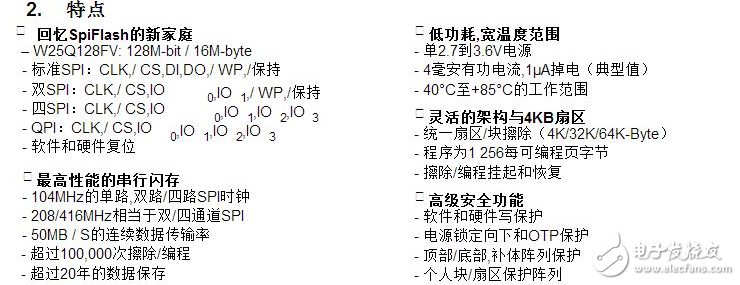

串行flash 存儲器W25Q128BV為那些對空間大小，引腳數，功耗有限制的系統提供了一個存儲解決方案。25Q系列的靈活性和性能比一般的串行flash 設備要高。利用串行FLASH 可以實現代碼映射到RAM，直接通過DUAL/QUAD SPI方式來執行代碼，存儲聲音，文本，數據。W25Q128BV 供電范圍為2.7——3.6V，在激活狀態下電流功耗低到4MA，睡眠狀態下則降低到1UA。所有的25Q系列都提供節省空間的封裝。

W25Q128BV由65536可編程的頁組成的，每頁有256個字節。一次最多可以寫256個字節?？梢砸淮尾脸?6頁（4KB sector erase），128頁（32KB block erase），256頁（64KB block erase），或者擦除一整片。W25Q128BV 有4096個可擦除的扇區，256可擦除的塊。4KB的扇區對于數據和參數存儲有更高的靈活性。

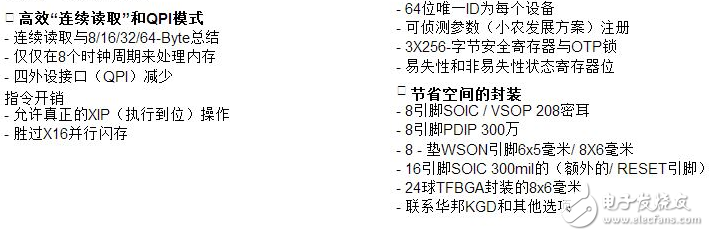

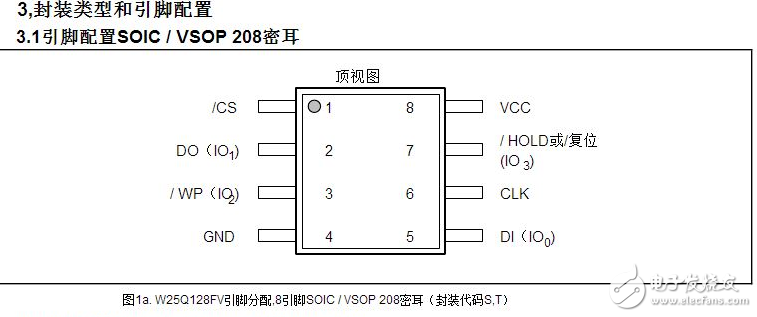

W25Q128BV 支持標準SPI 接口，以及更高性能的DUAL/QUAD SPI ，對應的管腳為時鐘，片選，（I/O0）DI，（I/O1）DO，I/O2（/WP），I/O3（/HOLD）。SPI時鐘可以達到104MHz，在DUAL使用快速讀時就相當于208MHz，在QUAD 使用快速讀時相當于320MHz。這個傳輸速率比一般的異步8位，16位并行FLASH 存儲器要快。連續讀模式訪問存儲器的效率很高，只要8個時鐘的指令開銷就可以讀24位地址的數據，這樣就可以實現XIP。

HOLD，WP管腳，可編程的寫保護，可分為頂部，底部，整個存儲器。這些提供了更靈活的控制。一般地，W25Q128BV支持JEDEC標準，一個64位的獨立串行數字，包含制造商和芯片ID。
