發視頻48V三相逆變器并聯型直線電機相電流傳感參考設計
2017-04-28 |
pdf |
4.76 MB |
次下載 |
免費
資料介紹

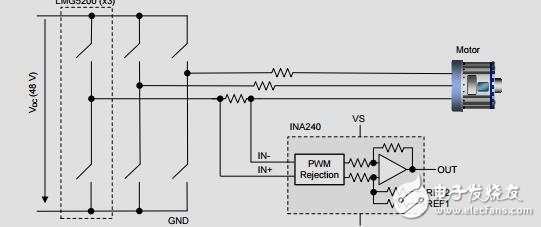

TIDA-00913 參考設計實現 48V/10A 三相 GaN 逆變器，配備基于分流器的精密直列式相電流感應，從而對精密驅動器（例如，伺服驅動器）進行精準控制。基于分流器的直列式相電流感應的最大挑戰之一就是 PWM 開關期間的高共模電壓瞬態。INA240 雙向電流感應放大器使用增強的 PWM 抑制來克服此問題。此參考設計提供 0 到 3.3V 的輸出電壓，調節為 ±16.5A，中電壓為 1.65V，可在整個溫度范圍內實現相電流高度準確。TIDA-00913 提供 TI BoosterPack 兼容型接口來連接到 C2000 MCU LaunchPad? 開發套件，從而便于評估性能。
?
逆變器是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220V，50Hz正弦波）。它由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等。
逆變器
