發視頻資料介紹

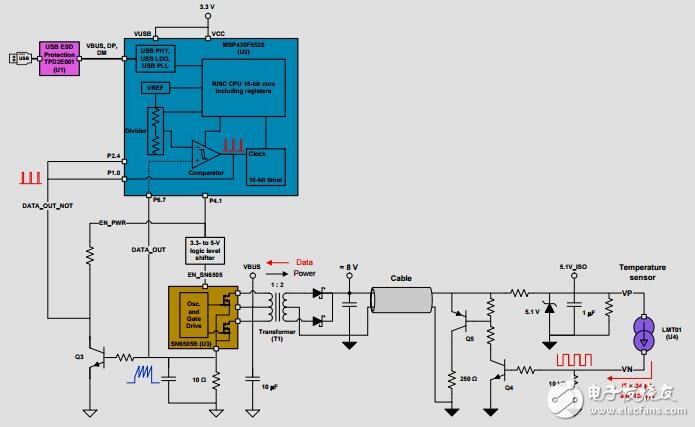

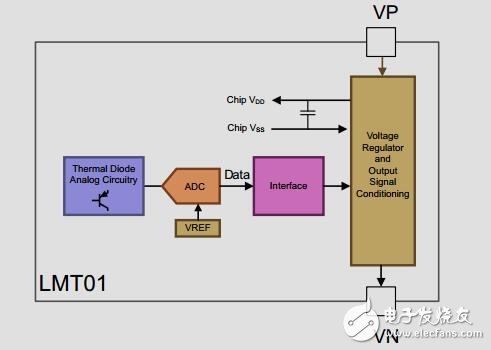

為了向系統設計人員提供新的具有成本效益且簡單的高精度溫度測量替代解決方案，此參考設計介紹新的超小型2引腳數字輸出IC溫度傳感器，該傳感器具有單個線脈沖計數接口，可提高可靠性并極大簡化電隔離架構設計，以通過同一低厚度變壓器和遠程操作發送功率和單向數據。此外，由于誤差源更少，因此誤差預算計算更簡單。成本預算，精度，尺寸以及與其他電路元件連接的簡潔性是在選擇傳感器執行工作時要考慮的主要因素，此參考設計系統可在滿足這些要求方面提供極大的幫助。此設計在-50°C至150°C溫度范圍內的最大測量誤差低于0.25°C，提供400 vrms的功能性隔離，并經過IEC61000-4-4預認證測試，可顯著降低高精度溫度測量系統開發的設計時間。
溫度傳感器（temperature transducer）是指能感受溫度并轉換成可用輸出信號的傳感器。溫度傳感器是溫度測量?jī)x表的核心部分，品種繁多。按測量方式可分為接觸式和非接觸式兩大類，按照傳感器材料及電子元件特性分為熱電阻和熱電偶兩類。
溫度傳感器
