介紹井下超聲波石油流量計的互相關處理方法以及實現方案。 該方案采用傾斜式換能器布放方式，提高了井下超聲石油流量計的測量靈敏度；采用數值化互相關求取時差的方法處理超聲回波，對相關法與閾值法計算時差的可靠性與穩定性進行了比較，說明了相關法在時差計算方面相對于閾值法的優越性。 同時介紹了相關法井下流量計的電路實現方法。 結果表明：簡化了超聲流量計的電路設計，提高了系統的穩定性和測量精度，該方案對于井下流量計及相似的檢測問題具有實際的參考價值。
在井下石油流量測量中，要求測流裝置具有較寬的動態范圍和很高的測量精度，井下原油黏度大，不導電，使得傳統的渦輪式或電磁式等流量計存在著不同的局限性。 而超聲流量計具有無機械摩擦，靈敏度高，不受井壁結垢、油污等的影響，測試成功率高等優點，適合用于井下特定環境下的石油流量測量［1，7］。 在常規的井下超聲流量計中一般采用閾值法獲取順逆流超聲波到時，這種方法只利用了超聲回波的幅度信息，因此容易受到干擾，穩定性較差，甚至會出現錯判周期的測量錯誤。

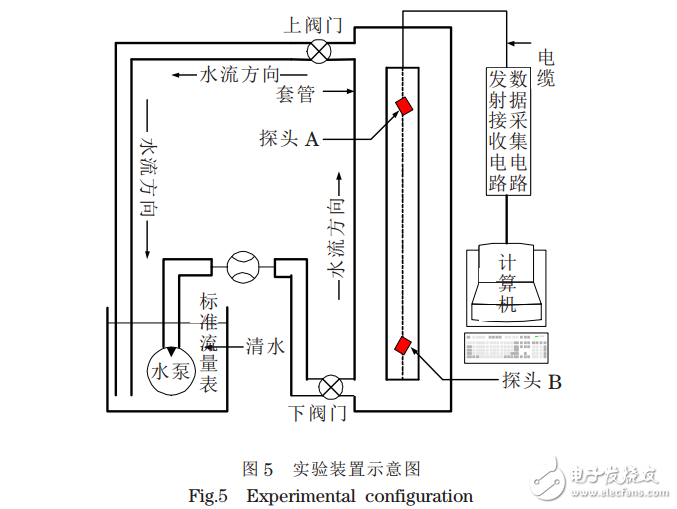

本文提出了一種采用數值互相關方法求取時差的方案，有效地克服了錯周期的問題，具有更高的測量精度和穩定性，并設計了實驗室樣機進行了方法的驗證。
