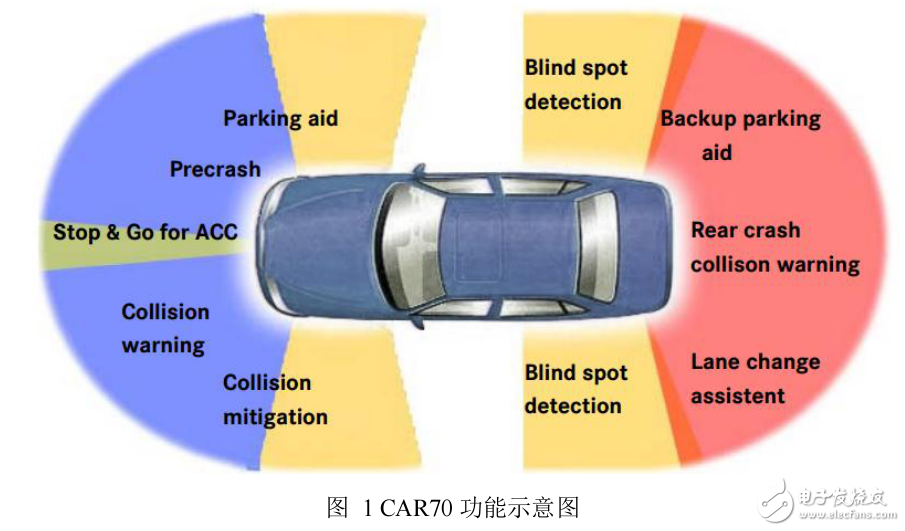

CAR70 是一款性價比非常高的短距（Short Range Radar）K 波段毫米波雷達傳感器系統，監測距離 50 米，采用具有高復雜度的 LFM+FSK 調制模式能檢測運動目標的距離、具有較高的測距與測速精度。運動目標速度距離方向角度CAR70具有盲點檢測（BSD）、車道變換輔助（LCA）、后向目標橫穿警告（RCTA）、開門輔助（EAF）、前向目標橫穿警告（FCTA）等功能，產品功能示意圖如下
CAR70 傳感器的 CAN 通信網絡接口遵循 ISO11898-2 規范，通信速率 500Kb/s。通用的外部通信接口，方便與上位機或其他 ADAS 模塊集成。
CAR70 采用一路發射天線和兩路接收天線。收發天線分離設計使得雷達收發鏈路具有高隔離度，提高了雷達目標探測的動態范圍。多接收天線的設計使得雷達獲得目標回波細微的相位差，讓雷達具備精準的測角能力CAR70 采用先進的集成平面微帶陣列天線，包含有 8 個垂直極化輻射單元。雷達天線在方位面設計為寬波束，在俯仰面設計為窄波束。方位面-6dB 波束寬度超過 120°，因此 CAR70 能夠在方位面上探測到 140°范圍內的運動目標。俯仰面-6dB 波束寬度為 17°，并且采用泰勒算法對方向圖進行低副瓣綜合，具有優于-18dB 的副瓣抑制比。
