關鍵字：電容傳感設計 SAR 傳感器 SAR 測試

平板電腦和手機等移動設備一般需要接近傳感器實施特定吸收率（SAR）查驗和近耳（on-ear）檢測。電容感測可以滿足這兩個要求。自電容技術廣泛應用于移動設備的接近感應。非常有必要指出：感測電極及其尺寸，并非唯一設計變量。此外，要努力在時刻將品質管控牢記在心的前提下，有效地實現 SAR 傳感器。

電容式接近感應技術概述

電容式感測技術是能通過 SAR 測試的極少數具有成本效益的技術之一。電容感測技術沒有其它傳感器技術所有的各種限制。

在需要最佳性能的復雜和緊湊的設計中實現電容式傳感器時，注意一些關鍵要點很重要：

與電池地的關聯：所有的傳感器測量都是相對于電池地（設備地）的。人體地（充分耦合到大地）和設備地之間的變異會影響性能。下圖顯示了這些潛在變數。

極度敏感：下圖顯示的是一個平行板電容器的理論值。當人（無限地平面）接近電容式傳感器（充電的電極）時，情況與下圖類似。將這種水平的敏感性（每毫米屈指可數幾個毫微微法拉的增量）牢記在心，就更容易理解機械不穩定性和典型設備放置為什么也可以觸發此種傳感器。機械不穩定性是指柔性印刷電路（FPC）微米級水平的運動或設備外殼相對于電池或設備內另一個大的接地結構的位置。

?

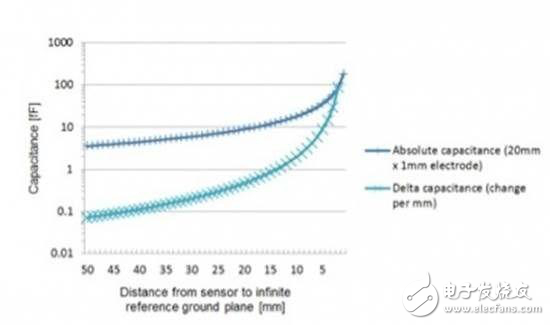

圖 2：1mm×20mm 小電極與假想體（地平面）在不同間距下的電容估算。

優化電極尺寸

在進行電極設計（大小和位置）時不能將參考地置之度外。這是因?yàn)?，在電極和參考地之間會形成靜電場，其方式與平行板電容器形成的靜電場一樣。從下圖 3 可見，平行板電容器模型是如何被轉換成一個裝置的。
