可編程控制器單片機、PLC等的出現大大提高了現代工業的自動化程度，改善了產品的工作性能。本次設計是對水溫水位控制系統的智能化改進，采用單片機對其水溫水位參數進行控制，提高了電器的工作穩定性，同時引進了數字傳感器對水溫進行數據采集，這樣也就提高了系統的控制精度，對水位的控制結構簡單，易于實現，具有很強的現實應用價值。

　　本設計溫度傳感器采用DS18B20，DS18B20是美國Dallas公司生產的一線數字式溫度計芯片，現在已完全取代DS1820。它具有結構簡單，不需要外接元件，采用一根I/O數據線既可以供電又可以傳輸數據、并可以設有用戶設置溫度報警界限等特點。此次設計主控制器采用Philips公司生產的P89V51RD2單片機，P89V51RD2是常用的機型，功能強大，性能穩定。該產品可以廣泛應用于各種環境，例如：鐵路路基溫度無線采集系統、水溫實時檢測系統、樓宇內溫度監視系統等。

　　雖然是對水溫水位控制系統的改進，但是這種智能化的改進方法也可以應用到工業、生活的各個水溫和水位控制的環境中去，對于其他相關參數的控制改進也具有一定的借鑒意義。此次的基于單片機的水溫水位控制系統是一個改進性的智能化產品，以其自身的控制精度高、穩定性好和成本低的獨特優點在今后將會由廣泛的實用價值，其基于單片機的改進方法也具用廣泛的應用意義。

　　摘 要

　　可編程控制器單片機、PLC等的出現大大提高了現代工業的自動化程度，改善了產品的工作性能。本次設計是對水溫水位控制系統的智能化改進，采用單片機對其水溫水位參數進行控制，提高了電器的工作穩定性，同時引進了數字傳感器對水溫進行數據采集，這樣也就提高了系統的控制精度，對水位的控制結構簡單，易于實現，具有很強的現實應用價值。

　　本設計溫度傳感器采用DS18B20，DS18B20是美國Dallas公司生產的一線數字式溫度計芯片，現在已完全取代DS1820。它具有結構簡單，不需要外接元件，采用一根I/O數據線既可以供電又可以傳輸數據、并可以設有用戶設置溫度報警界限等特點。此次設計主控制器采用Philips公司生產的P89V51RD2單片機，P89V51RD2是常用的機型，功能強大，性能穩定。該產品可以廣泛應用于各種環境，例如：鐵路路基溫度無線采集系統、水溫實時檢測系統、樓宇內溫度監視系統等。

　　雖然是對水溫水位控制系統的改進，但是這種智能化的改進方法也可以應用到工業、生活的各個水溫和水位控制的環境中去，對于其他相關參數的控制改進也具有一定的借鑒意義。此次的基于單片機的水溫水位控制系統是一個改進性的智能化產品，以其自身的控制精度高、穩定性好和成本低的獨特優點在今后將會由廣泛的實用價值，其基于單片機的改進方法也具用廣泛的應用意義。

　　1.1 系統設計方案的選擇

　　方案1：采用傳統的數字模似電路，功能可以實現，但電路復雜，溫度誤差大，成本高，可靠性差。

　　方案2：采用單片機控制，結構簡單，使用方便，成本低，性能穩定，溫度誤差只有0.5攝式度。

　　方案2與方案1比較，有著明顯的優勢，所以我采用了方案2。

　　1.2 總體系統設計方框圖

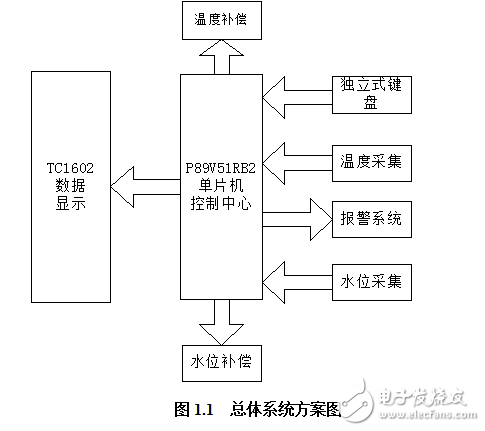

　　為實現系統的水溫水位控制，根據系統的設計功能要求，構造總體方框圖如圖1.1所示。
