方案優勢：

　　免去傳統模式傳感器的氣壓標定校準步驟，且不要求主控MCU 具備高分辨率及精度的AD轉換器；

　　運算性能好，運行功耗低的特點，能夠在低主頻高性能地完成乘除法、指數運算等氣壓轉換計算算法；

　　帶低功耗LCD 驅動器、RTC 等低功耗外設，使得系統的集成度更高，成本更低；

　　具有多種低功耗模式，在EM2 待機模式下，MCU功耗僅為900nA，使得整機待機功耗更低。

　　概述

　　氣壓是來自于環境氣體壓強的物理參數。它能夠直接反應所處環境的氣體壓強狀況，也可用于預測天氣的變化。氣壓高時，天氣晴朗；氣壓降低時，將有風雨天氣出現。此外，在戶外運動時也可以利用氣壓參數測量山體的海拔高度，飛機在空中的飛行高度等。因此結合氣壓測量及學科擴展，它可以應用于測量儀器、戶外運動手表、飛行航模、環境監測等多種領域。

　　氣壓計安裝測量方法可以簡單分為水銀氣壓計和無液氣壓計。傳統的水銀氣壓計雖然具有無需外部供電，制作成本簡單等特點，但是存在測量精度不夠、存在讀數誤差、極限工作溫度范圍較窄等不足。因此，高精度、低功耗、使用簡易的電子式無液氣壓計方案應運而生。本方案采用超低功耗的EFM32 作為主控MCU，氣體壓力檢測部分采用美新最新推出的高精度數字式氣壓傳感器MPTC120NWL 設計。

　　系統結構

　　EFM32 是由挪威Energymicro 公司采用ARM Cortex-M3 內核設計而來的高性能低功耗32 位微控制器。它具有突出的低功耗特性，適用于“三表”（電表、水/熱表、氣表）、工業控制、警報安全系統、健康與運動應用系統、手持式醫療設備以及智能家居控制等領域。

　　EFM32 按照外設資源區別可以劃分為TG、G、LG、GG 系列，還有即將推出的Cortex‐M0 內核的ZG 系列和低功耗無線射頻系列EFR。

　　EFM32 的低功耗設計打破了傳統低功耗設計僅僅追其休眠低功耗的理念，EnergyMicro 開啟了更低運行功能、更短Active 運行時間、更低待機功耗、更快喚醒時間的設計思路。

　　根據低功耗應用場合的需求設計獨具特色的外設反射系統PRS，它結合DMA應用可以達到微控制器的外設在內核休眠的狀態下，相互之間信號靈活自主地工作，增加內核低功耗休眠狀態在系統工作時間中的占比。

　　EFM32 還具有豐富的低功耗外設LEUART、LETimer、LESENSE、RTC、LCD、ACMP等，它們均是經過低功耗優化設計，外設本身的功耗非常低。例如LEUART在EM2 模式下運行僅需150nA@9600bps；RTC 運行在EM2 模式下系統整機僅需900nA。

　　EFM32 具備ARM 公司的高運算性能和處理能力的Cortex‐M3 核，在數據處理、指令執行方面較于16 位的單片機，甚至傳統的ARM7 內核均具有比較大的優勢。它使得系統能夠更有效率地執行完指定任務，進入休眠低功耗模式。

　　EFM32 為滿足低功耗應用環境的需求，設計了多種低功耗運行模式，并具有多樣式的喚醒方式。較于傳統的低功耗單片機僅能通過外部I/O 信號和周期事件喚醒外，設計了通信喚醒和外設相互觸發的內部運行機制。

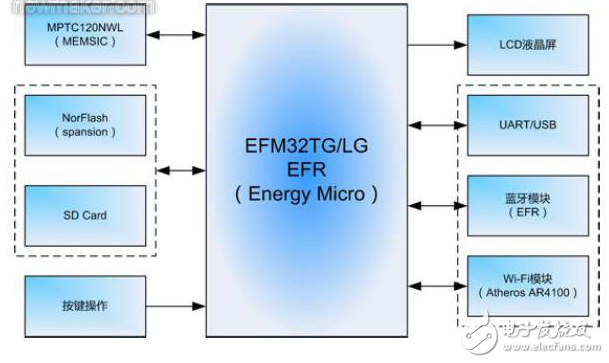

　　圖 1 氣壓計系統框圖
