發視頻激光拍頻實現應力測量的系統結構與原理及其傳感裝置的介紹
2017-09-30 |
rar |
0.3 MB |
次下載 |
免費
資料介紹
結合線性啁啾光纖光柵（CFBG）的特點，設計了一種基于激光拍頻實現應力測量的傳感裝置。系統采用 CFBG 的時延改變諧振腔的腔長的方法，把波長變化轉化為腔長變化，不同于以往改變腔長的方法，達到波長解調實現傳感測量的目的。本文首先對線性 CFBG 的時延譜進行了測量，以及對系統結構和測量原理進行了詳細的闡述，并對測量結果和精確度進行了分析與計算。諧振腔長變化可達到 6.2cm，相對腔長變化達到 2.55%，使測量精度可以提高到 10-7 ε 。系統結構相對簡單且具有較高精確度，具有參考意義。

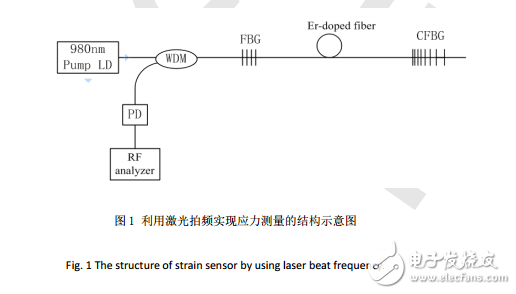

系統結構圖如圖 1 所示。光纖光柵（FBG）和線性 CFBG 組成一個光纖諧振腔，980nm 泵浦光源通過波分復用（WDM）進入光纖諧振腔，光纖諧振腔中設有非線性增益的摻餌光纖，當泵浦電流達到閾值，在諧振腔中產生多縱模拍頻，在頻譜分析儀上可以看到穩定的激光拍頻信號。
應力測量
