智能插座產品的推行，確實能夠幫助用戶解決潛在的問題，安全用電確實關乎大家的人身安全，因此設計一款安全節能的智能插座很有現實意義。本節能智能插座方案，正為解決能源浪費及用電安全問題促進低碳生活而設立。
一、智能插座設計原理
1、方案結構框圖

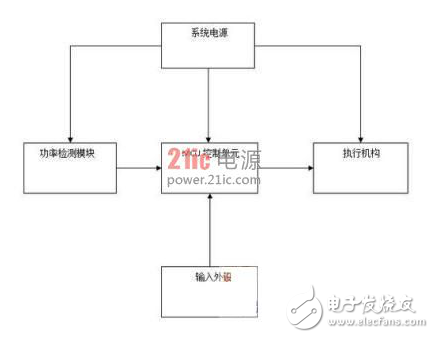

圖1 智能插座方案結構框圖
如圖1所示，整個系統由五個部分組成，分別是系統電源、功率檢測模塊、MCU控制單元、執行機構、輸入外設。
2、硬件設計及原理

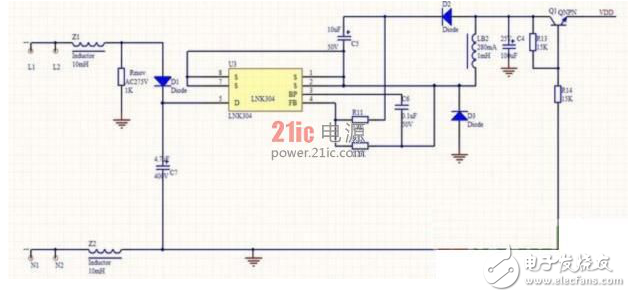

圖2 系統電源
