遠程康復系統中，信息采集系統是其主要的組成部分，如何遠距離對信息采集系統進行有效控制，其實現效果的優劣，實現速度的快慢，對整個系統的性能起著關鍵性的作用。由于遠程康復信息采集系統是多變量、非線性的時變系統，很難建立整個同步控制系統的精確數學模型。因此就需要利用一種有效的控制方法——模糊控制。

　　2 遠程康復信息采集控制系統的構成

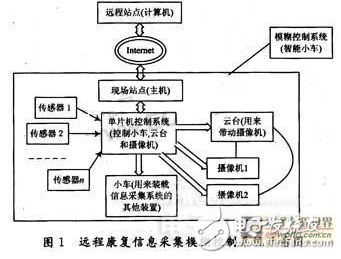

　　遠程康復信息采集控制系統示意圖如圖1所示。該系統就是一個輔助攝像用的機器人，它可以接受指令以某條空間曲線為路徑來觀察患者。此控制系統主要由兩個功能模塊來實現，一是現場站點的PC機，通過Internet來接收遠方站點的控制命令，經過模糊控制算法處理之后，再通過RS 232串口傳給單片機處理系統，來控制小車、云臺、攝像機的運動。另外現場站點的PC機還可以將從攝像機采集到的圖像信息根據要求進行處理，再通過Internet以適當?shù)姆绞匠尸F(xiàn)給遠方站點，供遠方的康復專家和輔助設計廠商診斷、設計之用。二是單片機控制系統，主要用來控制小車、云臺、攝像機的運動，使其能夠到達合適的方位，以便遠方康復專家不受時空限制、實時地觀察患者的身體狀況，進行遠程診斷和評估。單片機控制系統還可以對檢測電機到位等傳感器的信號進行處理，并將控制模糊控制系統執行單元的情況反饋給遠方站點。簡單來說，此模糊控制系統主要實現自動控制裝載信息采集裝置的小車、帶動攝像機的云臺和攝像機的運動，根據要求采集實時視頻或圖像信息，供診斷和輔助產品設計之用。

　　3 遠程康復信息采集系統的模糊控制設計

　　3.1 信息采集系統的模糊控制策略

　　本系統的輸入變量為：小車到目標的轉向角，小車到目標的距離，云臺距離目標的高度，攝像機與目標的方向角和距離，一共6個輸入變量。輸出變量為：小車舵電機的運行速度、方向，小車驅動電機的運行速度、方向，帶動云臺上下運動的電機的運行速度、方向和云臺的四個轉向一共10個輸出變量。所以該信息采集系統初步控制對象就有6個輸入變量和10個輸出變量，屬于多輸入一多輸出結構的模糊控制器。

　　通過模糊解藕將此多輸入一多輸出模糊控制結構轉化為單變量模糊控制器來進行設計。下面以控制小車驅動電機的速度為例來詳細說明模糊控制規則的建立。
