為防止逆變站交流系統甩負荷后引起的嚴重過電壓，通常會在逆變站安裝最后斷路器保護。在+800kV 向家壩-上海直流工程中，ABB公司采用了不同于常規直流的最后斷路器保護設計理念。從保護信號采集、保護邏輯、存在隱患等方面，闡述了特高壓直流和常規直流中的最后斷路器保護，并進行了對比分析。指出了常規直流最后斷路器保護在設計上的局限性以及特高壓直流最后斷路器保護在運行中可能存在的問題，并提出了改進意見。該研究有助于提高現有直流工程的運行可靠性，并對將要投產的特高壓直流工程的運行維護工作有一定指導意義。

　　1.1保護信號

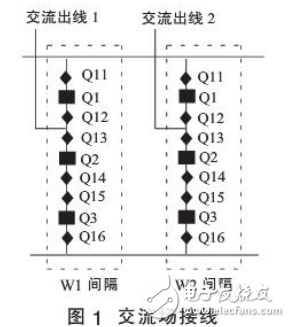

　　常規直流中的最后斷路器保護，通常需要采集交流場的開關量和運行參數作為動作判據，交流場接線如圖1所示。

　　1.1.1斷路器及隔離開關分合接點信號

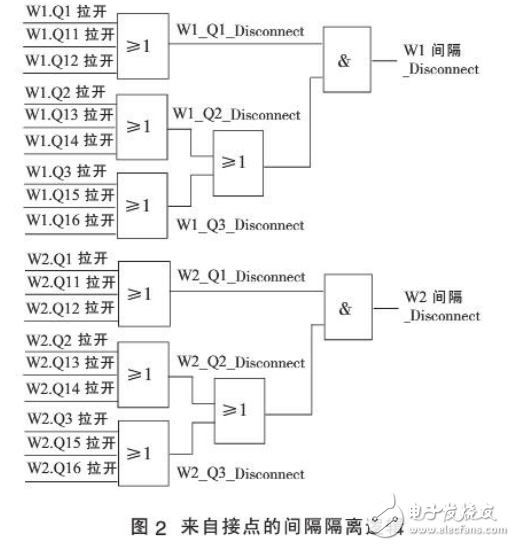

　　通過采集斷路器和隔離開關的接點信號，從而判斷該間隔是否在隔離狀態。一個斷路器單元（包括一個斷路器和兩把隔離開關） 中只要有一個設備在拉開位置，即判定該斷路器單元在隔離（Disconnect）狀態; 當交流出線對應的邊斷路器單元和中斷路器單元或兩個邊斷路器單元都為隔離狀態時，即判定該間隔在隔離狀態。圖2為通過斷路器和隔離開關接點判斷交流間隔是否隔離的邏輯，其中拉開為1，合上為0。
