隨著能源枯竭和環境污染問題的曰益嚴峻，各國對綠色能源的渴求越來越緊迫，使得光伏并網系統得到了空前發展。并網逆變器作為連接電池板與電網的核心設備，不僅要完成直流到交流的電能轉換，而且要滿足各電網公司對并網電能質量提出的要求，其中對電流諧波分量及總諧波畸變率的規定相對嚴苛。然而，并網逆變器通常采用高頻PWM的電流源控制，會導致并網電流中含有高次諧波。由于LCL濾波器較L濾波器對高頻諧波有更好的衰減特性，因此在光伏并網系統中得到廣泛應用。

　原理與設計

　　LCL濾波三電平并網逆變器

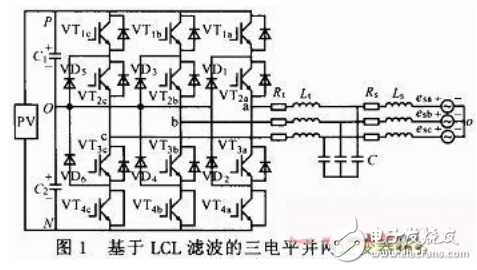

　　圖1為基于LCL濾波的二極管箝位型三電平并網逆變器拓?fù)浣Y(jié)構。由于在橋臂相電壓中含有3個電平，故可輸出比傳統兩電平拓?fù)涓交木€電壓波形，從而在相同濾波電感量下可得到諧波含量更小的并網電流。在三電平并網逆變器拓?fù)渲校孀儤蛲ㄟ^(guò)LCL濾波器連接到電網，使高頻諧波分量衰減更快，進一步改善并網電流質量。

　　根據理論分析，可得網側電流與逆變器橋臂電壓函數關系的波特圖見圖2。LCL濾波器參數：Ls=1．5 mH，Lt=2 mH，C=25μF；L濾波器參數：L=3．5 mH。可見，LCL濾波器較L濾波器有更好的高頻衰減特性，但卻存在諧振問題，會使諧振點附近諧波含量增加，嚴重時將造成系統不穩定。
