碟片激光器（Disk Laser），又稱圓盤激光器，它與傳統的固體激光器的本質區別在于激光工作物質的形狀。將傳統的固體激光器的棒狀晶體改為碟片晶體，這一創新理念將固體激光器推向了一個新時代。碟片激光器以其極佳的光束質量和轉換效率在工業制造業中得到了日益廣泛的應用。
激光器設計過程的一個重要問題是激光工作物質的冷卻，冷卻效果直接關系到激光器的質量。如圖1所示，由于傳統的棒狀激光晶體只能側面冷卻，即冷卻須通過晶體棒的徑向熱傳導來實現，因此棒內溫度呈拋物線形型分布，導致在棒內形成所謂的熱透鏡。這種熱透鏡效應會嚴重影響激光束的質量，并隨抽運功率的變化而變化。抽運功率越大，熱透鏡效應越大，
熱透鏡的焦距越短，激光甚至可能由穩態變?yōu)榉欠€(wěn)態，從而嚴重限制了固體激光器向高功率方向的發展。

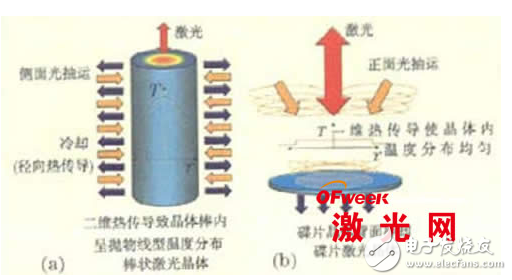

圖一 激光工作晶體
碟片激光晶體的厚度只有200μ m左右，抽運光從正面射入，而冷卻在晶體的背面實現。因為晶體很薄，徑厚比很大，因此可以得到及時有效的冷卻，這種一維的熱傳導使得晶體內的溫度分布非常均勻，因此碟片激光晶體從根本上解決了上述熱透鏡問題，大大改善了激光束質量、轉換效率及功率穩定性。
