發視頻資料介紹
章設計了一種噪聲提醒器，系統包括噪聲信號檢測、放大、直流轉換、v／F轉換、語音提示等電路的設計。噪聲信號通過傳聲器轉換成音頻信號，電信號經過放大、直流轉換和V／F變換輸入單片機中進行處理，并轉換成相應的噪聲dB值與設定值比較，并發出報警。該系統具有電路簡單，精確度較高，可檢測實時噪聲等特點。

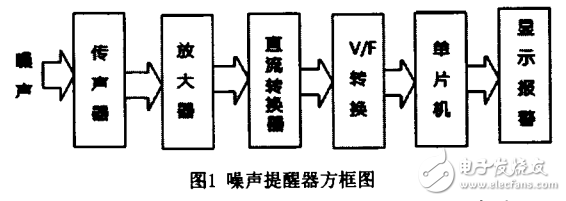

噪聲提醒器系統方框圖如圖1所示，硬件電路包括噪聲信號的轉換、放大、交直流轉換與電壓一頻率轉換電路，以及單片機系統的硬件電路、顯示及語音提示電路等。
環境噪聲經傳聲器轉換為電信號，放大器對微弱的聲壓信號進行放大，然后經過真有效值轉換電路將音頻信號轉換為直流電壓信號，再通過V／F轉換成具有一定頻率的脈沖信號，送入單片機。單片機對送來的信號進行處理，轉換成相應的dB值，并與設定值比較，超過即播放提示音，也可利用LED顯示dB值。
